Raccordement électrique
SMA Solar Technology AG
24
SB25-30-IA-fr-51
Instructions d’installation
5.2.2 Raccordement de l’onduleur au réseau électrique public (AC)

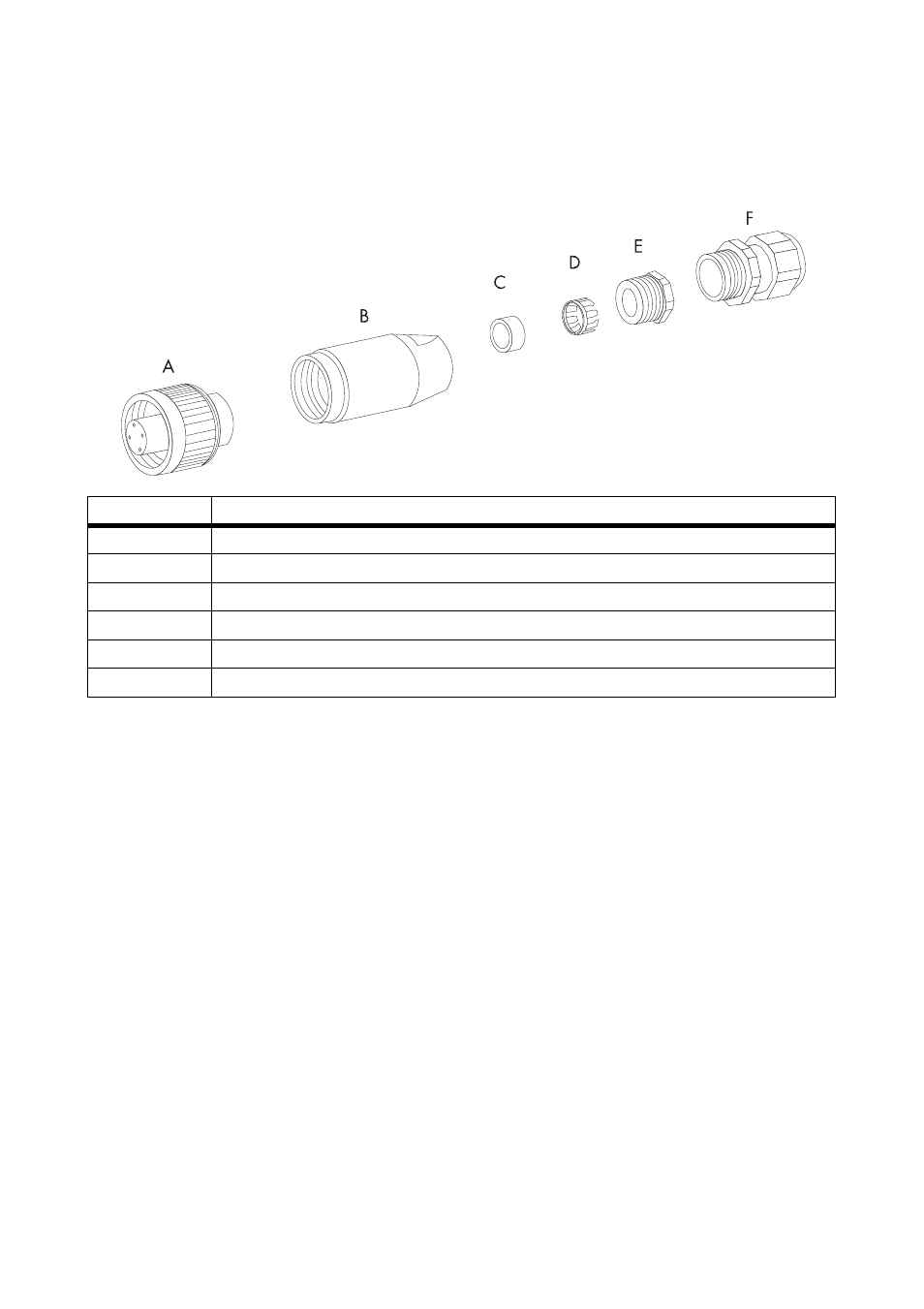

Aperçu de la prise femelle AC
Procédure
1. Choisissez le raccord à vis approprié pour le câble AC.
2. Vérifiez la tension d’alimentation et comparez-la avec la tension « V
AC nom
» figurant sur la
plaque signalétique.
La plage de travail exacte de l’onduleur est définie dans les paramètres de fonctionnement. Le
document correspondant est disponible dans la zone de téléchargement sous
www.SMA-France.com, dans la catégorie « Description technique » de l’onduleur concerné.
3. Coupez le disjoncteur miniature, sécurisez-le contre toute remise en marche involontaire et
vérifiez l’état hors tension.
4. Dénudez le câble AC sur une longueur d’environ 30 mm.
5. Raccourcissez L et N de 5 mm.
6. Dénudez les conducteurs du câble AC sur 4 à 5 mm.
7. Passez la vis de serrage ou le presse-étoupe et le manchon fileté sur le câble AC.
Objet
Description
A
Embout de l’embase
B
Manchon fileté
C
Bague d’étanchéité PG13,5
D
Garniture de serrage PG13,5
E
Vis de serrage PG13,5 (pour des diamètres de câble entre 9 mm et 13,5 mm)
F
Presse-étoupe PG16 (pour des diamètres de câble entre 13,5 mm et 17 mm)
