Raccordement électrique
SMA Solar Technology AG
28
SB25-30-IA-fr-51
Instructions d’installation
Procédure

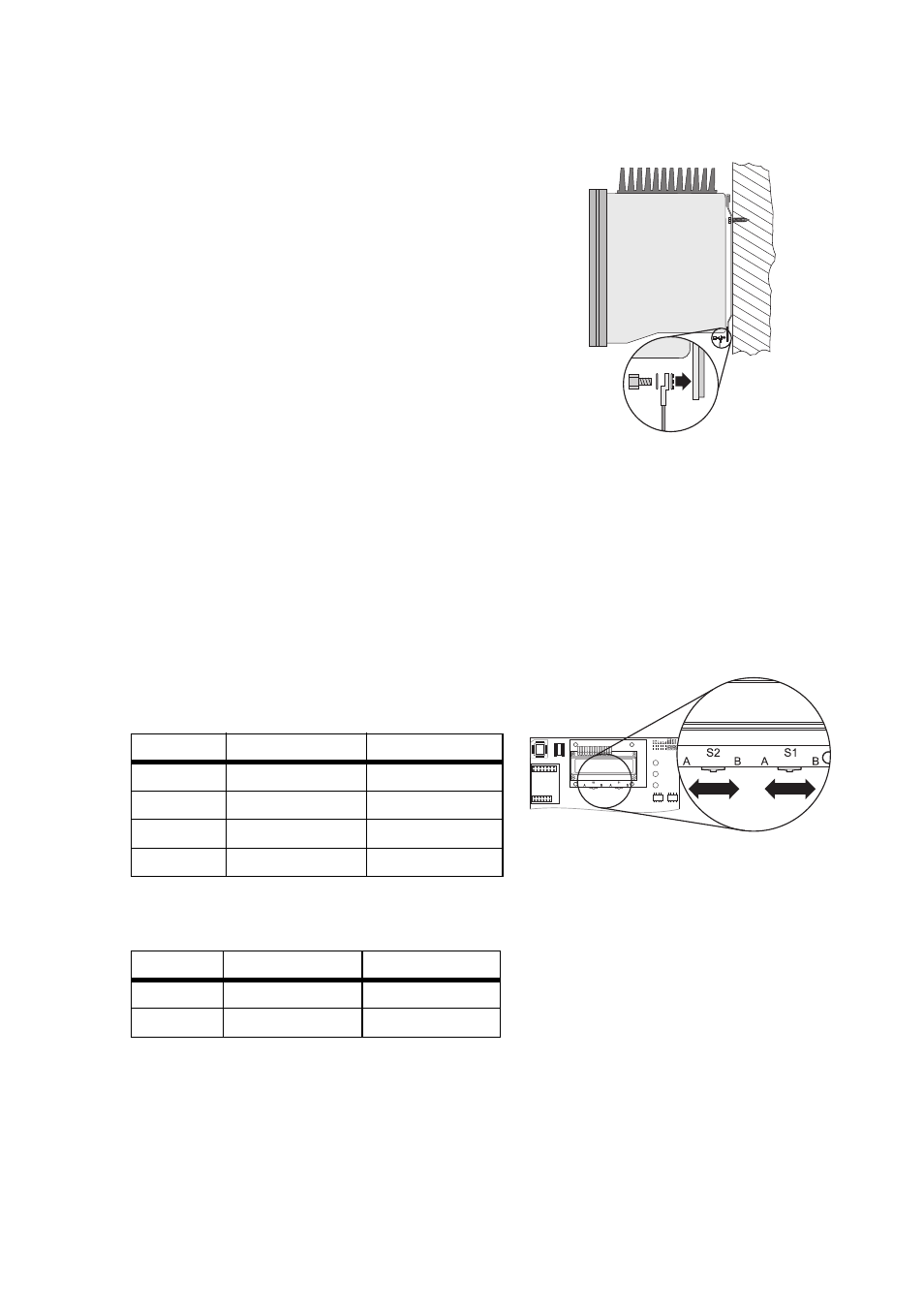

1. Insérez la rondelle, la cosse d’extrémité avec le
conducteur de protection et la rondelle
autobloquante sur la vis cylindrique dans l’ordre
indiqué. Les dents de la rondelle autobloquante
doivent pointer en direction de la languette
métallique.
2. Insérez la vis cylindrique à travers la languette
métallique sur la face inférieure du boîtier et vissez-
la avec le support mural. Serrez la vis cylindrique à
un couple de 6 Nm.
3. Vérifiez que le contact entre le conducteur de
protection et le boîtier est conforme à la
réglementation en vigueur dans le pays concerné.
5.3 Réglage de la langue d’affichage
Le réglage de la langue d’affichage de l’écran s’effectue au moyen des interrupteurs situés sur la
partie inférieure de l’écran à l’intérieur de l’onduleur.
Procédure
1. Ouvrez l’onduleur comme décrit au chapitre 7.2 « Ouverture de l’onduleur » (Page 46).
2. Réglez l’appareil sur la langue désirée au moyen
des interrupteurs comme représenté ci-dessous.
Pour les onduleurs de types SB 2500-IT/3000-IT, les positions suivantes des interrupteurs
s’appliquent :
3. Fermez l’onduleur comme décrit au chapitre 7.3 « Fermeture de l’onduleur » (Page 49).
☑ La langue d’affichage est réglée.
Langue
Interrupteur S2 Interrupteur S1
Allemand B
B
Anglais
B
A
Français
A
B
Espagnol
A
A
Langue
Interrupteur S2 Interrupteur S1
Italien
B
A
Anglais
A
A
