Raccordement électrique SMA Solar Technology AG
22 SB25-30-IA-fr-51 Instructions d’installation
5.2 Raccordement au réseau électrique public (AC)
5.2.1 Conditions pour le raccordement AC
Configuration de câble
Dimensionnez la section de conducteur en utilisant « Sunny Design » à partir de la version 2.0
(voir logiciel de conception « Sunny Design » sur www.SMA-France.com).

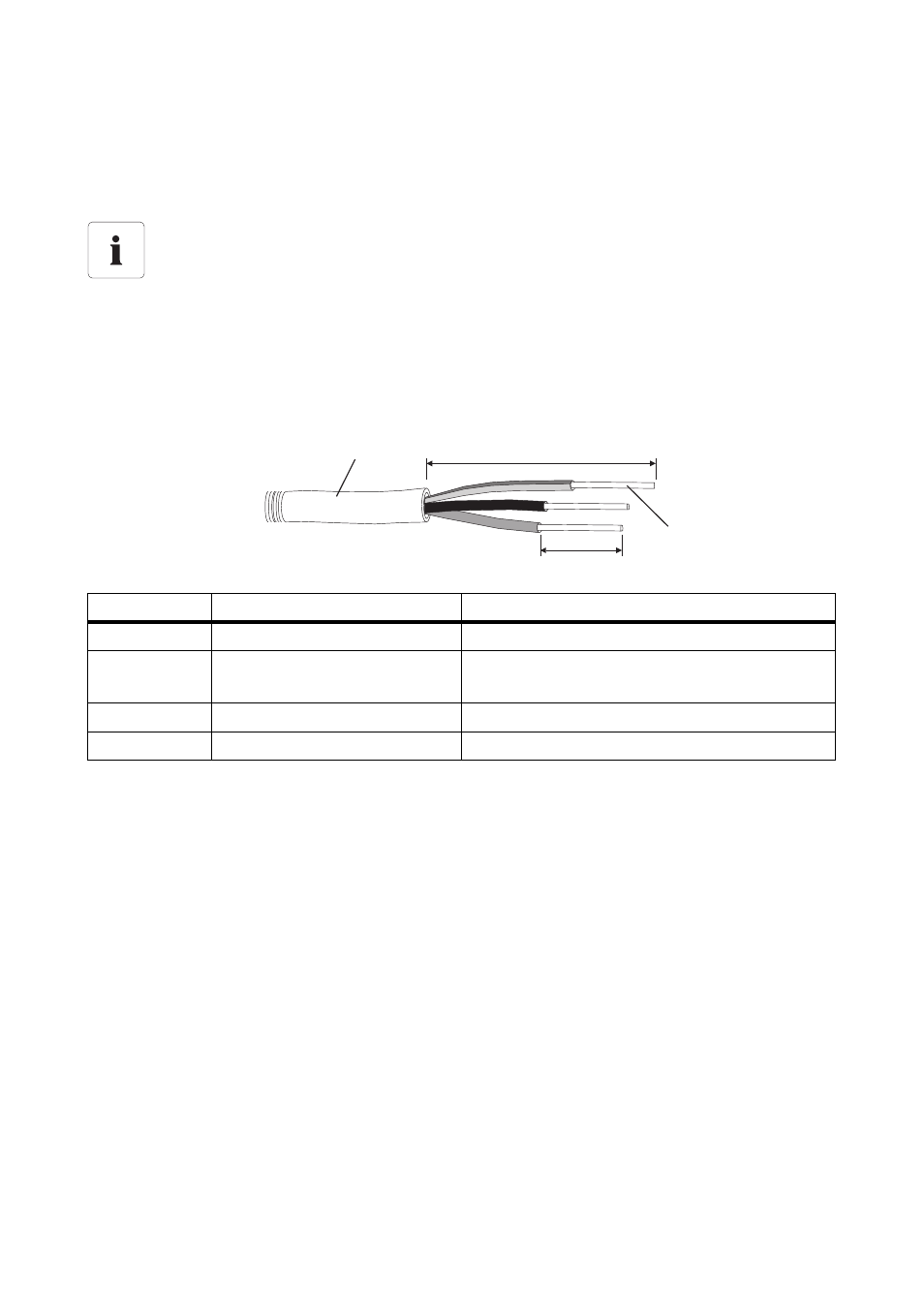

Exigences relatives aux câbles
Réglementations relatives au raccordement de l’exploitant du réseau
Respectez les réglementations de raccordement de l’exploitant du réseau.
Position Désignation Valeur
A Diamètre extérieur 9 mm … 17 mm
B Longueur de dénudage de
l’isolant extérieur 30 mm
C Section de conducteur 2,5 mm² maximum
D Longueur de dénudage 4 mm … 5 mm
D
B A
C
