Raccordement électrique SMA Solar Technology AG
26 SB25-30-IA-fr-51 Instructions d’installation

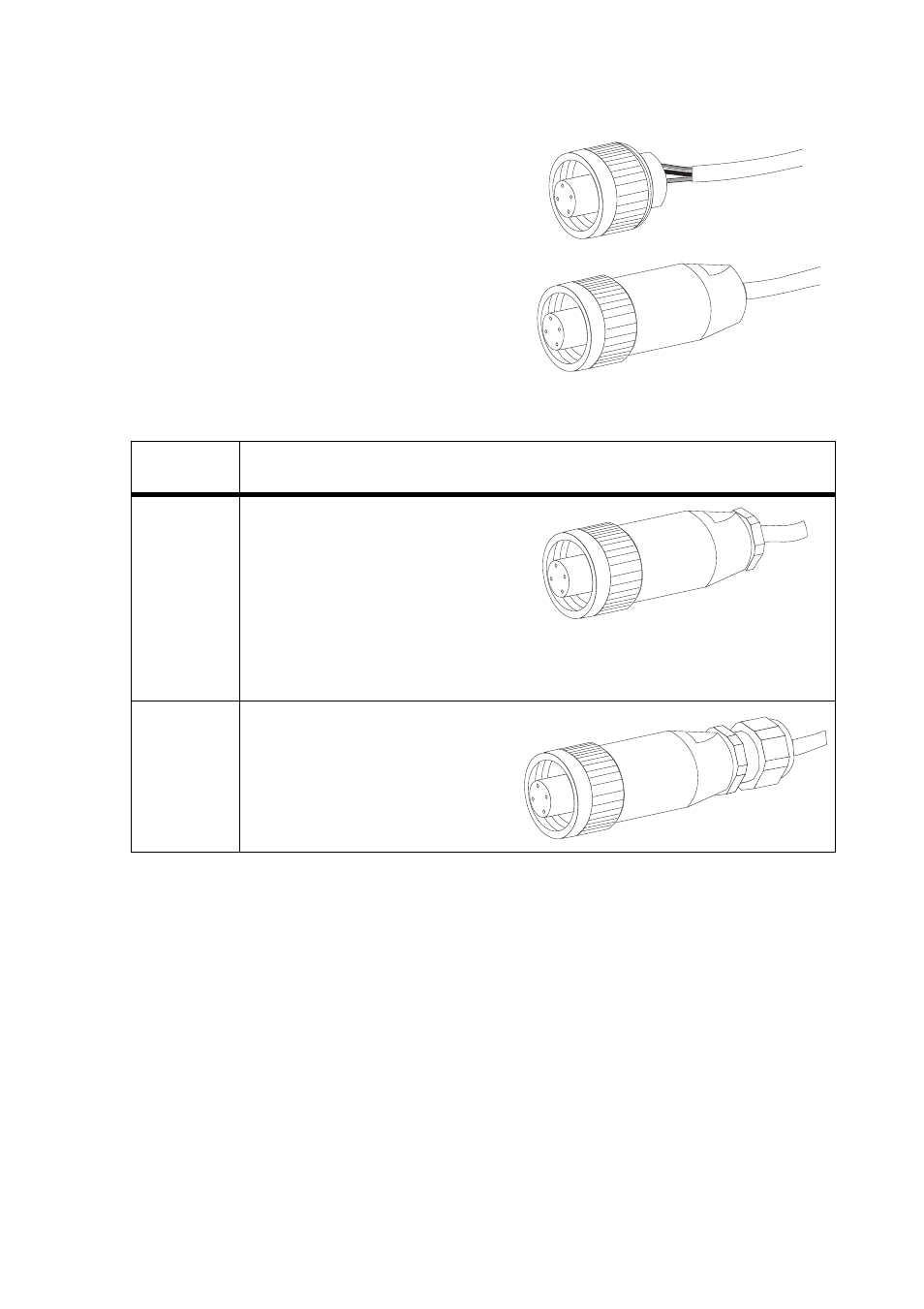

12. Vérifiez que les fils de raccordement soient bien
fixés.
13. Vissez le manchon fileté sur l’embout de l’embase.
14. Tournez à fond la vis de serrage ou le presse-étoupe sur le manchon fileté.
☑ La prise femelle AC est assemblée.
15. Si la prise femelle AC n’est pas raccordée immédiatement à l’onduleur, obturez la fiche AC
avec le bouchon de protection fourni au niveau de l’onduleur.
Taille
utilisée Procédure
PG13,5
La garniture de serrage avec la bague d’étanchéité, ainsi prise dans le
manchon fileté, n’est plus visible.
PG16 • Serrez l’écrou-raccord du
presse-étoupe.
