Raccordement électrique SMA Solar Technology AG
20 SB25-30-IA-fr-51 Instructions d’installation
5 Raccordement électrique
5.1 Aperçu de la zone de raccordement
5.1.1 Vue extérieure

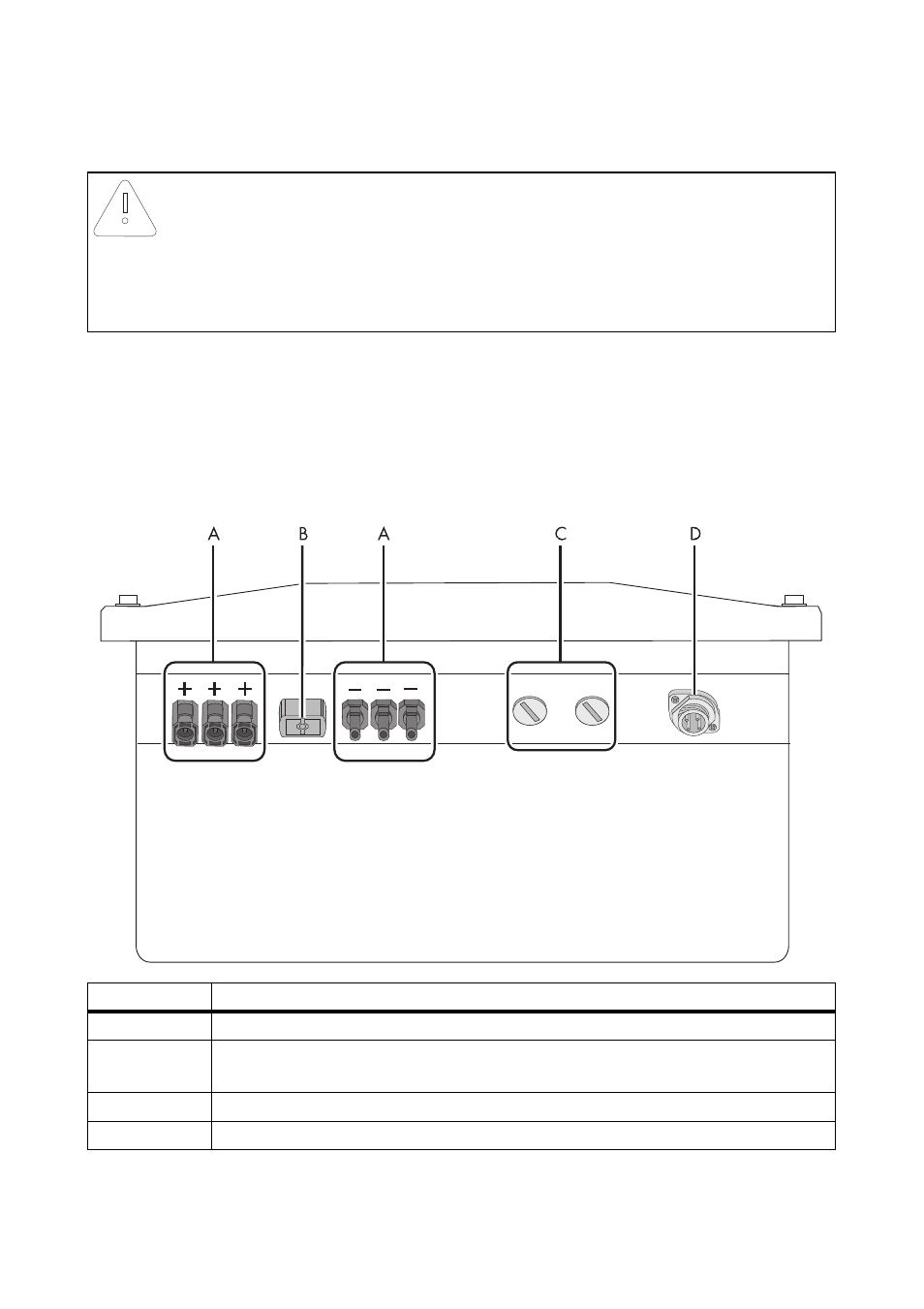

La figure suivante montre l’affectation de chaque zone de raccordement sur la partie inférieure de
l’onduleur.
* Si vous avez commandé l’onduleur sans ESS, l’onduleur est équipé d’1 connecteur DC négatif et d’1 connecteur DC positif.
** en option
PRUDENCE !
L’onduleur peut être endommagé par des décharges électrostatiques !
Les composants à l’intérieur de l’onduleur peuvent être endommagés de manière
irréversible par des décharges électriques.
• Reliez-vous à la terre avant de manipuler un des composants.
Objet Description
A Connecteurs DC pour le raccordement des strings photovoltaïques*
B Embase pour le raccordement de l’interrupteur-sectionneur DC
Electronic Solar Switch (ESS)**
C Ouverture du boîtier avec plot de remplissage pour la communication
D Embase pour le raccordement AC
