95
Définir les opérations d'usin
age

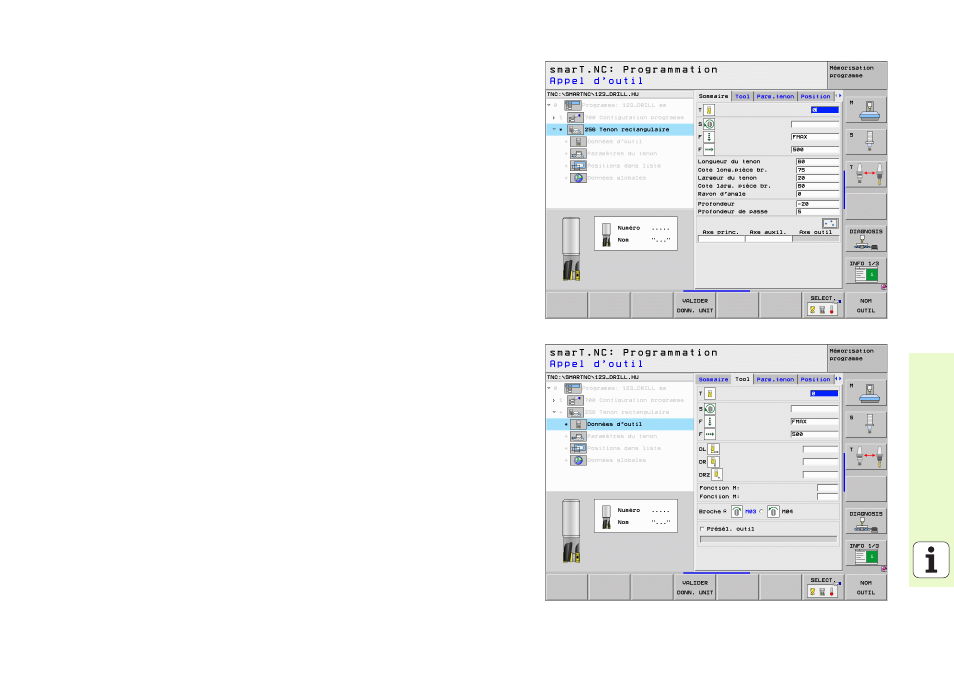

Unit 256 Tenon rectangulaire
Paramètres du formulaire Sommaire:
 T : Numéro ou nom de l'outil (commutable par softkey)
 S : Vitesse de rotation broche [tours/min.] ou vitesse de coupe [m/min.]
 F : Avance de plongée en profondeur en [mm/min.], FU [mm/tour] ou FZ
[mm/dent]
 F : Avance de fraisage [mm/min.], FU [mm/tour] ou FZ [mm/dent]
 Longueur du tenon : Longueur du tenon sur l'axe principal
 Cote long. pièce br. : Longueur de la pièce brute sur l'axe principal
 Largeur du tenon : Largeur du tenon sur l'axe auxiliaire
 Cote larg. pièce br. : Largeur de la pièce brute sur l'axe principal
 Rayon d'angle : Rayon de l'angle du tenon
 Profondeur : Profondeur finale du tenon
 Profondeur de passe : Distance parcourue par l'outil en une passe
 Positions d'usinage (cf. „Définir les positions d'usinage” à la page 145.)
Autres paramètres dans le formulaire détaillé Tool:
 DL : Longueur Delta pour l'outil T
 DR : Rayon Delta pour l'outil T
 DR2 : Rayon Delta 2 (rayon d'angle) pour l'outil T
 Fonction M : Fonctions auxiliaires M au choix
 Broche : Sens de rotation de la broche. smarT.NC configure M3 par
défaut
 Présel. outil : En cas de besoin, numéro de l'outil suivant pour
accélérer le changement d'outil (ceci dépend de la machine)
