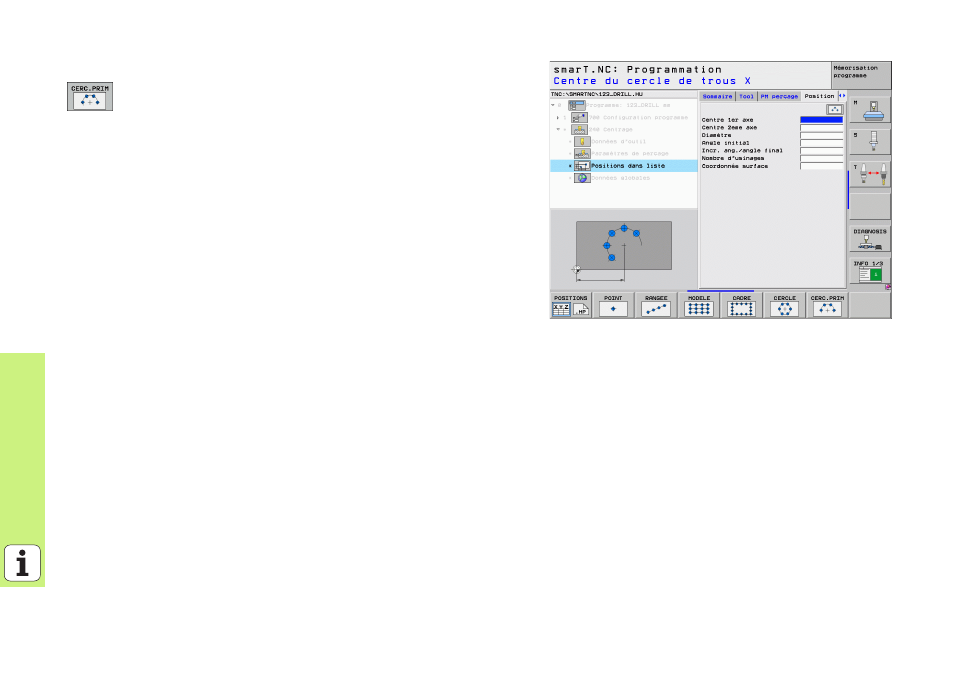

Arc de cercle
 Centre 1er axe : Coordonnée du centre du cercle 1 dans
l'axe principal du plan d'usinage
 Centre 2ème axe : Coordonnée du centre du cercle 2 dans
l'axe auxiliaire du plan d'usinage
 Diamètre : Diamètre du cercle de trous
 Angle initial : Angle polaire de la première position
d'usinage. Axe de référence: Axe principal du plan d'usinage
actif (ex. X avec l'axe d'outil Z). Valeur positive ou négative
 Incrément angulaire/angle final : Angle polaire
incrémental entre deux positions d'usinage. En alternative,
on peut introduire l'angle final absolu (commutation par
softkey). Valeurs positives ou négatives
 Nombre d'usinages : Nombre total de positions d'usinage sur
le cercle
 Coordonnée surface pièce : Coordonnée de la surface de la
pièce
