154
Définir le
s positions
d'usinage
Démarrer le générateur de motifs à partir d'un formulaire
 Sélectionner le mode d'utilisation smarT.NC
 Sélectionner une étape d'usinage au choix dans laquelle il
est possible de définir des positions d'usinage
 Sélectionner l'un des champs d'introduction où l'on doit

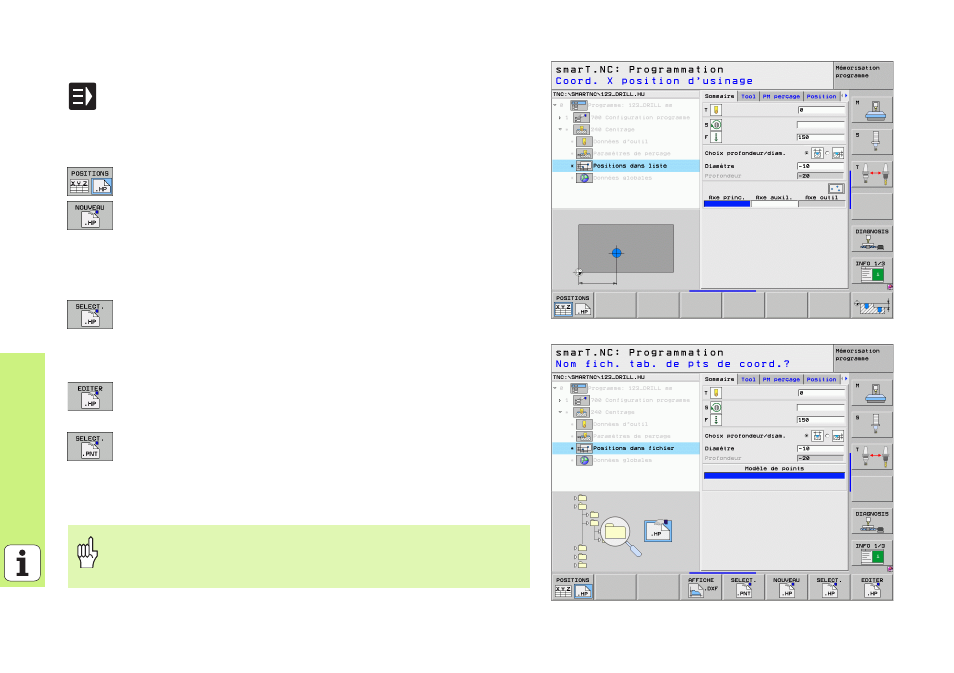

définir une position d'usinage (cf. figure en haut et à droite)
 Commuter vers la définition des positions d'usinage dans
le tableau de points
 Pour créer un nouveau fichier: Introduire le nom du fichier
(sans le type de fichier); valider avec la softkey NOUVEAU
.HP
 Valider l'unité de mesure du nouveau fichier de points dans
la fenêtre auxiliaire avec la touche MM ou INCH: smarT.NC
se trouve maintenant dans le générateur de motifs
 Pour sélectionner un fichier HP qui existe déjà: Appuyer
sur la softkey SELECT .HP: smarT.NC affiche une fenêtre
auxiliaire avec les fichiers de points disponibles.
Sélectionner l'un des fichiers affichés et le valider dans le
formulaire avec la touche ENT ou le bouton OK.
 Pour éditer un fichier HP déjà sélectionné: Appuyer sur la
softkey EDITER .HP: smarT.NC lance alors directement le
générateur de motifs.
 Pour sélectionner un fichier PNT qui existe déjà: Appuyer
sur la softkey SELECT .PNT: smarT.NC affiche une fenêtre
auxiliaire avec les fichiers de points disponibles.
Sélectionner l'un des fichiers affichés et le valider dans le
formulaire avec la touche ENT ou le bouton OK.
Si vous désirez éditer un fichier .PNT, smarT.NC convertit
alors ce fichier en un fichier .HP! Répondre par OK à la
question du dialogue.
