114
Définir les opérations d'usin
age

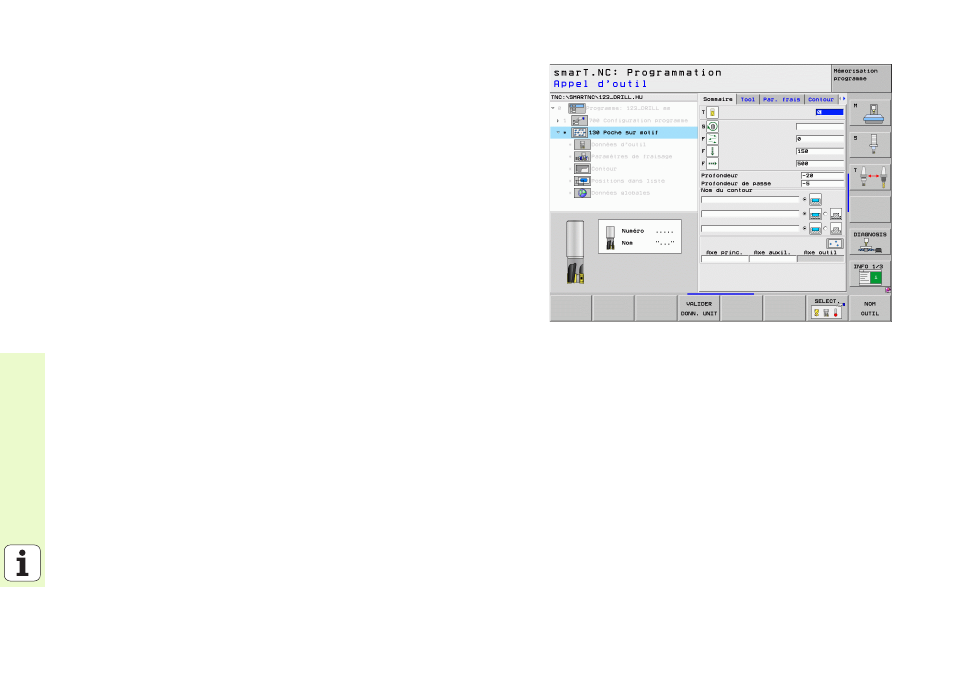

Unit 130 Contour de poche sur motif de points (fonction FCL 3)
Cette UNIT vous permet de disposer et d'évider des poches à contours
variés (qui peuvent aussi contenir des îlots) sur n'importe quels motifs de
points.
Si nécessaire, vous pouvez attribuer une profondeur particulière à chaque
contour partiel dans le formulaire détaillé Contour (fonction FCL 2). Dans
ce cas, vous devez toujours commencer par la poche la plus profonde.
Paramètres du formulaire Sommaire:
 T : Numéro ou nom de l'outil (commutable par softkey)
 S : Vitesse de rotation broche [tours/min.] ou vitesse de coupe [m/min.]
 F : Avance de plongée pendulaire [mm/min.], FU [mm/tour] ou FZ [mm/
dent]. Introduire 0 si la plongée doit s'effectuer verticalement
 F : Avance de plongée en profondeur en [mm/min.], FU [mm/tour] ou FZ
[mm/dent]
 F : Avance de fraisage [mm/min.], FU [mm/tour] ou FZ [mm/dent]
 Profondeur : Profondeur de fraisage
 Profondeur de passe : Distance parcourue par l'outil en une passe
 Surép. latérale : Surépaisseur de finition latérale
 Surépais. profondeur : Surépaisseur de finition en profondeur
 Nom du contour : Liste des contours partiels (fichiers .HC) qui doivent
être réunis. Si vous disposez de l'option du convertisseur DXF, vous
pouvez alors créer avec lui un contour directement à partir du
formulaire
