Définir le
s positions
d'usinage
Cercle entier

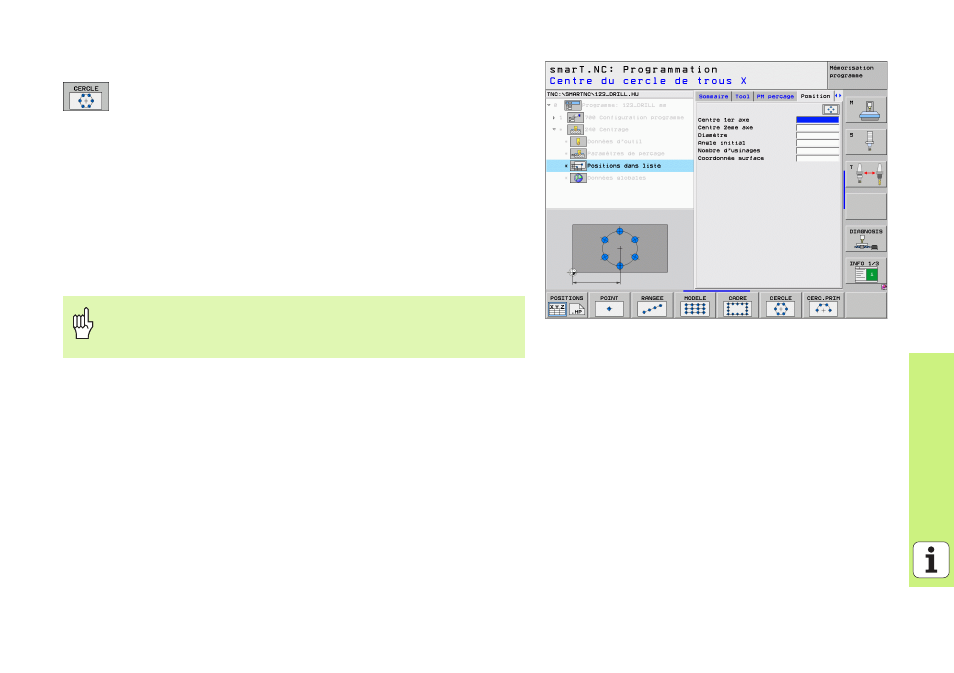

 Centre 1er axe : Coordonnée du centre du cercle 1 dans
l'axe principal du plan d'usinage
 Centre 2ème axe : Coordonnée du centre du cercle 2 dans
l'axe auxiliaire du plan d'usinage
 Diamètre : Diamètre du cercle de trous
 Angle initial : Angle polaire de la première position
d'usinage. Axe de référence: Axe principal du plan d'usinage
actif (ex. X avec l'axe d'outil Z). Valeur positive ou négative
 Nombre d'usinages : Nombre total de positions d'usinage sur
le cercle
 Coordonnée surface pièce : Coordonnée de la surface de la
pièce
smarT.NC calcule toujours l'incrément angulaire entre deux
positions d'usinage à partir de 360° divisés par le nombre
d'opérations d'usinage.
