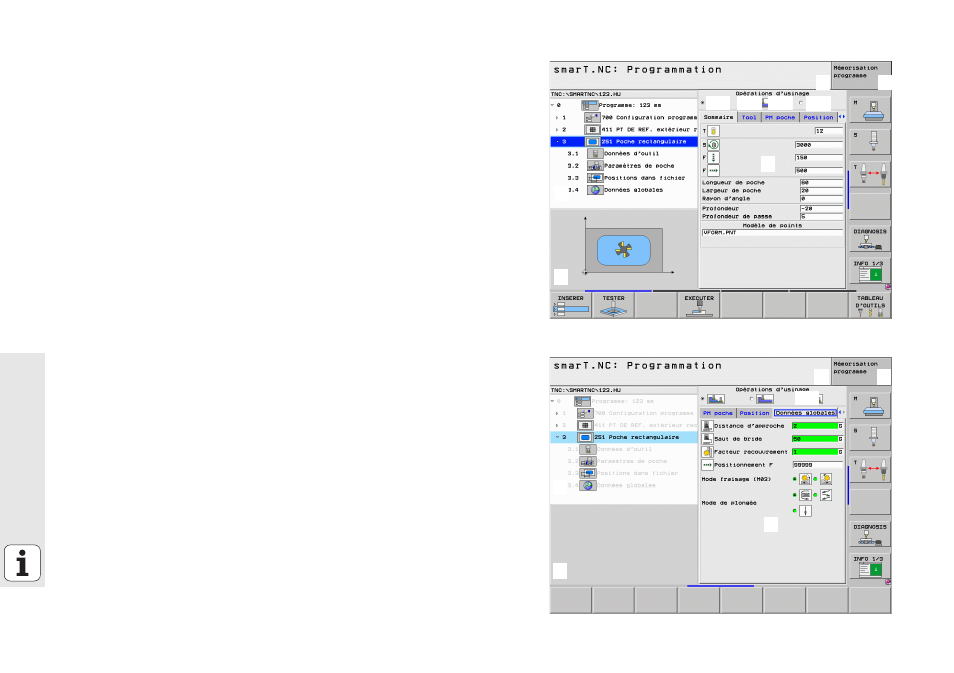

Partage de l'écran lors de l'édition
L'écran lors de l'édition en mode smarT.NC dépend du type de fichier
que vous venez de sélectionner pour l'éditer.
Editer des programmes Unit
1
1
2
1
3
1
4
1
4.1
1
4.2
1
4.3
1
4.4
1
5
1
1
2
1
3
1
4
1
4.5
1
5
1
En-tête: Texte du mode de fonctionnement, messages d'erreur
2
Mode de fonctionnement actif en arrière plan
3
Arborescence représentant la structure des unités d'usinage
définies
4
Fenêtre du formulaire avec les paramètres d'introduction requis:
Selon l'étape d'usinage sélectionnée, on peut avoir jusqu'à cinq
formulaires:
4.1
Formulaire Sommaire
L'introduction des paramètres dans le formulaire Sommaire est
suffisante pour exécuter l'étape d'usinage concernée avec les
fonctions de base. Les données du formulaire Sommaire
correspondent à un extrait des principales données qui peuvent
être également introduites dans les formulaires détaillés
4.2
: Formulaire détaille Tool
Introduction de données d'outils complémentaires
4.3
: Formulaire détaillé paramètres optionnels
Introduction de paramètres d'usinage optionnels supplémentaires
4.4
: Formulaire détaillé Position
Introduction de positions d'usinage supplémentaires
4.5
: Formulaire détaillé Données globales
Liste des données globales actives
5
Fenêtre de la figure d'aide représentant graphiquement le
paramètre d'introduction actif dans le formulaire
