Définir les opérations d'usin
age
Unit 263 Fraisage de filets sur un tour

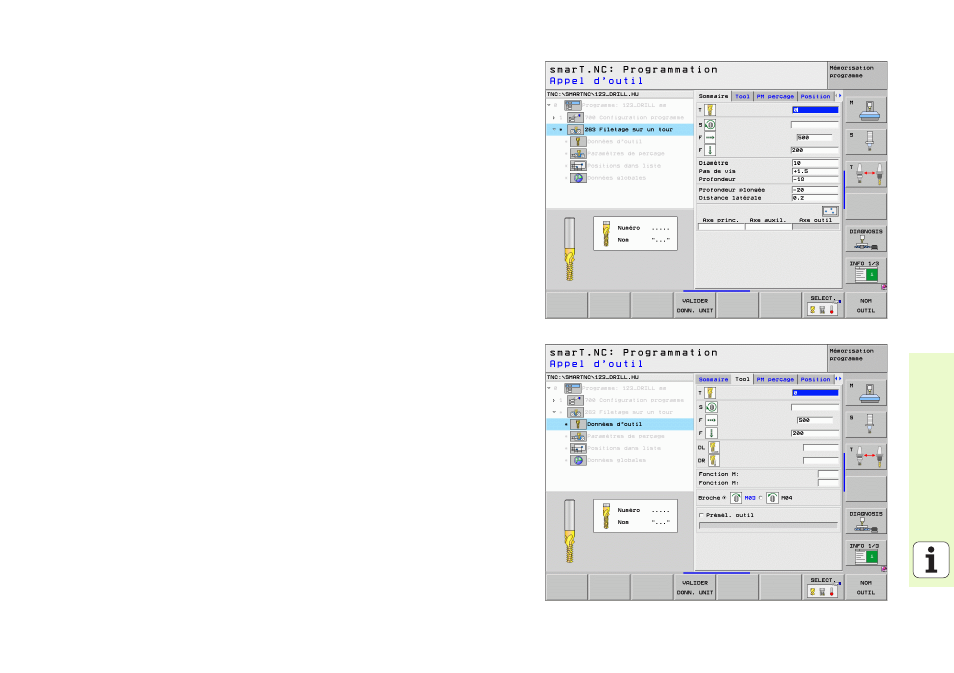

Paramètres du formulaire Sommaire:
 T : Numéro ou nom de l'outil (commutable par softkey)
 S : Vitesse de rotation broche [tours/min.] ou vitesse de coupe [m/min.]
 F : Avance de fraisage
 F : Avance de plongée [mm/min.] ou FU [mm/tour]
 Diamètre : Diamètre nominal du filet
 Pas de vis : Pas de la vis
 Profondeur : Profondeur du filet
 Profondeur plongée : Distance entre la surface de la pièce et la pointe
de l'outil lors de la plongée
 Distance latérale : Distance entre la dent de l'outil et la paroi du trou
 Positions d'usinage (cf. „Définir les positions d'usinage” à la page 145.)
Autres paramètres dans le formulaire détaillé Tool:
 DL : Longueur Delta pour l'outil T
 DR : Rayon Delta pour l'outil T
 Fonction M : Fonctions auxiliaires M au choix
 Broche : Sens de rotation de la broche. smarT.NC configure M3 par
défaut
 Présel. outil : En cas de besoin, numéro de l'outil suivant pour
accélérer le changement d'outil (ceci dépend de la machine)
