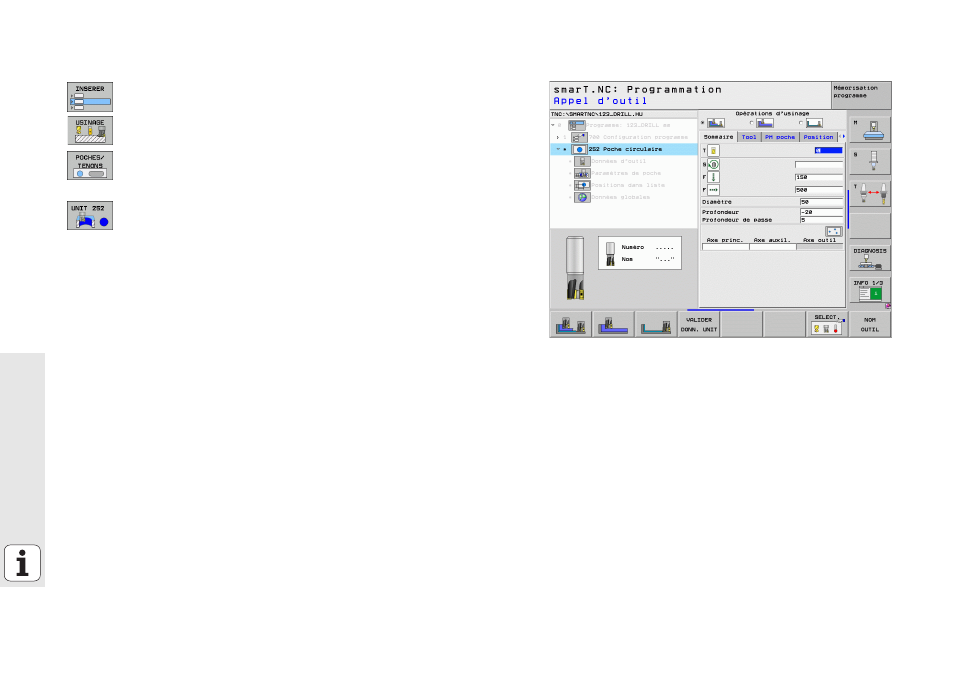

Définir la poche circulaire
 Ajouter une étape d'usinage: Appuyer sur la softkey
INSÉRER
 Ajouter une opération d'usinage
 Ajouter une opération d'usinage d'une poche: Appuyer sur
la softkey POCHES/TENONS; la TNC affiche une barre de
softkeys avec les opérations de fraisage disponibles
 Sélectionner la poche circulaire: Appuyer sur la softkey UNIT
252; la TNC affiche le formulaire pour l'usinage de poche
circulaire. Les opérations d'usinage consistent en une
ébauche et une finition
 Définir l'outil: Appuyer sur la softkey SELECT.; la TNC ouvre
une fenêtre auxiliaire avec le contenu du tableau d'outils
TOOL.T
 Avec les touches fléchées, déplacer la surbrillance sur la
fraise en bout et validez-la dans le formulaire avec la touche
ENT
 Introduire la vitesse de broche, valider avec la touche ENT
 Introduire l'avance de plongée, valider avec la touche ENT
 Introduire l'avance de fraisage, valider avec la touche ENT
 Introduire le diamètre de la poche circulaire, valider avec la
touche ENT
 Introduire la profondeur, la profondeur de passe et la
surépaisseur de finition latérale; valider à chaque fois avec la
touche ENT
 Introduire les coordonnées du centre de la poche circulaire
en X et Y; valider à chaque fois avec la touche ENT
 Enregistrer le formulaire avec la touche END. L'opération
d'usinage de la poche circulaire est entièrement définie
 Tester et exécuter l'usinage du programme ainsi créé de la
manière décrite précédemment
