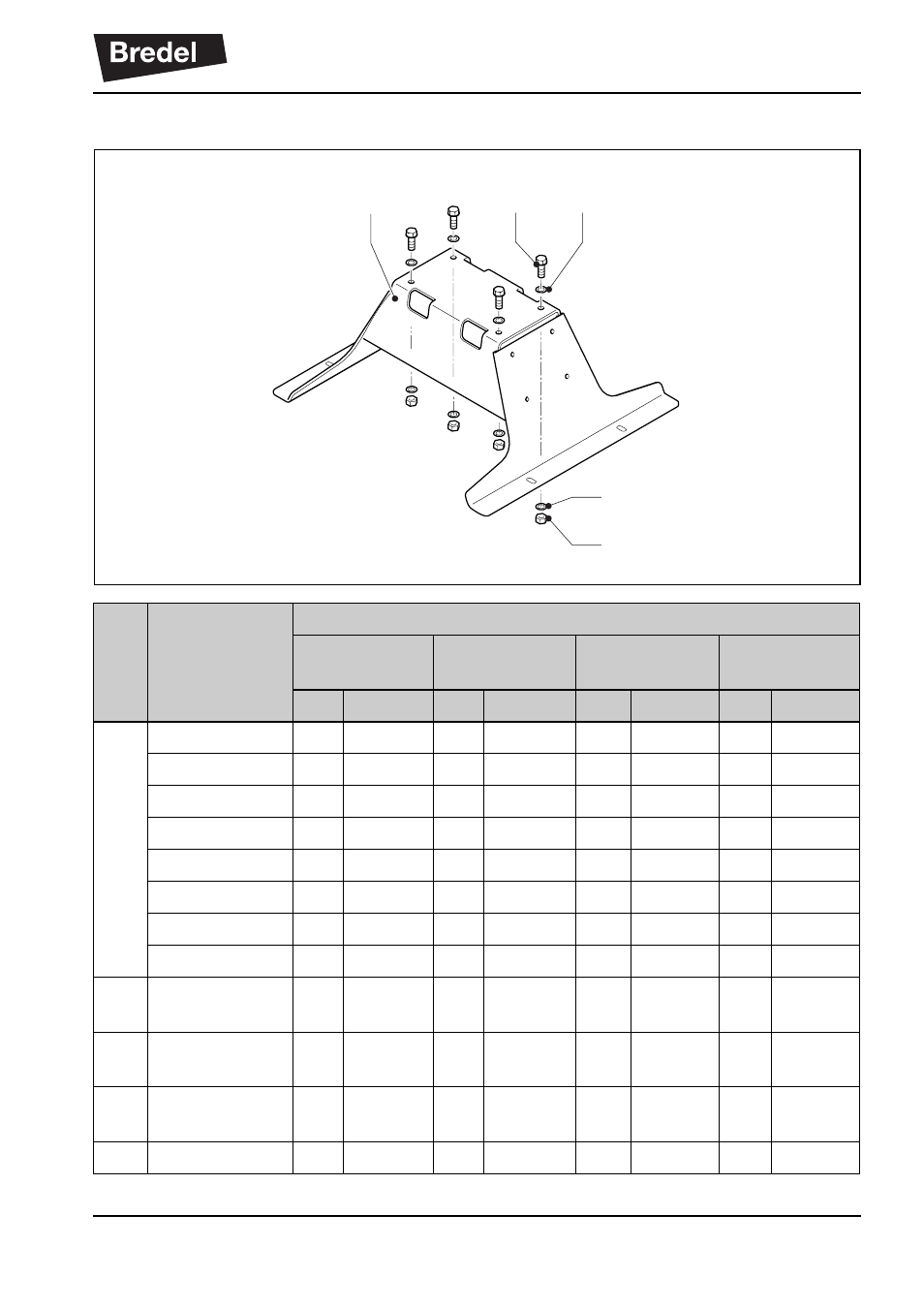

11.3.9 Ensemble de bâti
Pos. Description Références des pièces selon le type de la pompe
Bredel 265
Acier galv.
Bredel 265
AISI 316
Bredel 280
Acier galv.
Bredel 280
Acier galv.
Nom. Code Nom. Code Nom. Code Nom. Code
1 Bâti 160V 1 29345765 1 29345766 - - - -
Bâti 160H 1 29345665 1 29345666 - - - -
Bâti 180V 1 29345765 1 29345766 1 29440780 - -
Bâti 180H 1 29345665 1 29345666 1 29440680 - -
Bâti 200V - - - - - - 1 29395780
Bâti 200H - - - - - - 1 29395680
Bâti 225V - - - - - - - -
Bâti 225H - - - - - - - -
2 Boulon à tête
hex. 4 F111221 4 F504173 4 F111221 4 F111247
3 Rondelle nor-
male 4 F322017 4 F523018 4 F322017 4 F322021
4 Rondelle à res-
sort 4 F336017 4 F532015 4 F336017 4 F336019
5 Écrou hex 4 F301012 4 F516018 4 F301012 4 F301014
1
5
4
2 3
