SPÉCIFICATIONS
84

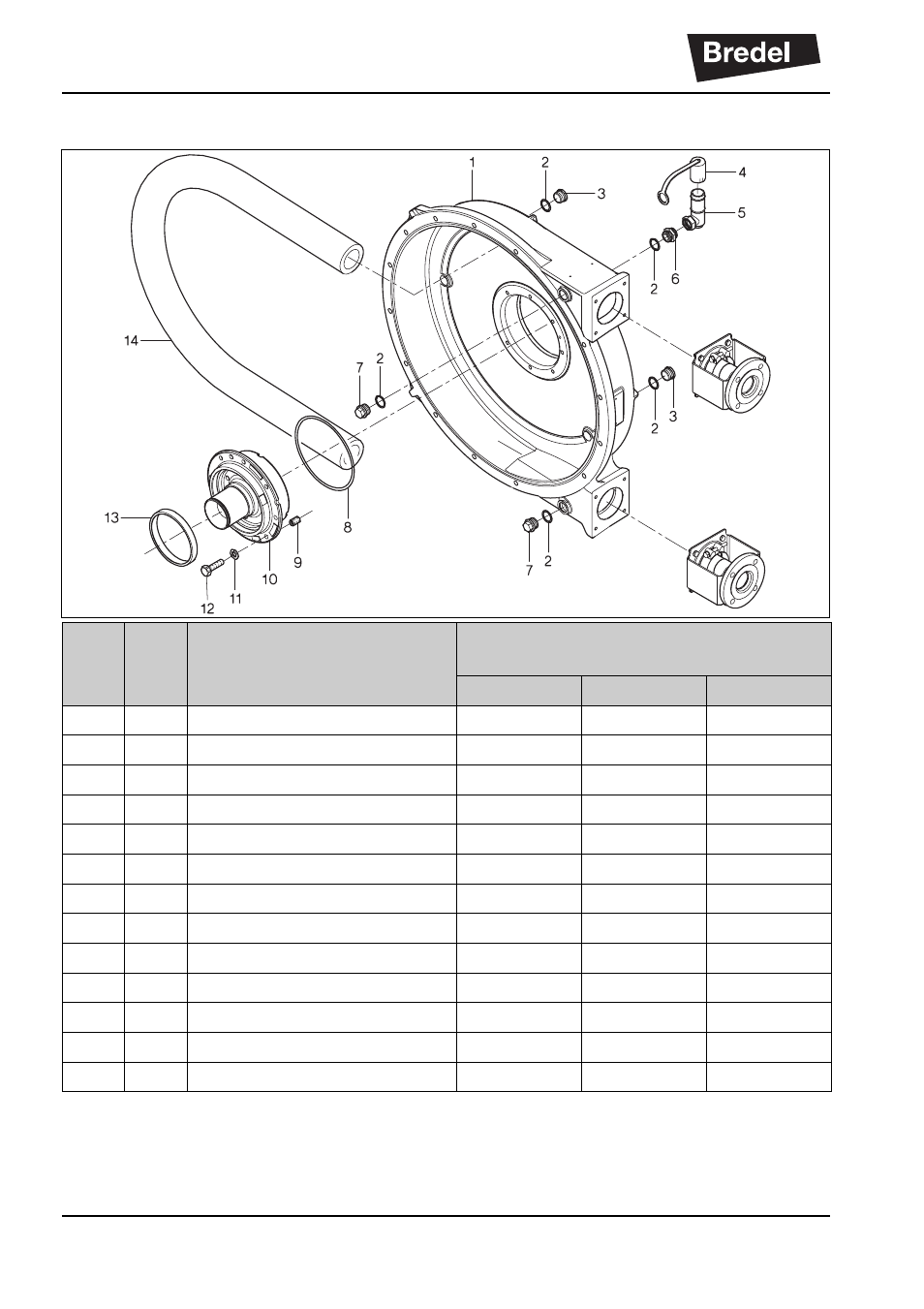

11.3.5 Corps de la pompe
Pos. Nom. Description Références des pièces selon le type de la
pompe
Bredel 265 Bredel 280 Bredel 2100
1 1 Corps de la pompe 265101 280101 200101
2 4 Rondelle d'emballage 29040257 29056244 29056244
3 2 Vis CHC F901006 F901008 F901008
4 1 Bouchon de reniflard 29065223 29089223 29089223
5 1 Évent 29110146 29125146 29125146
6 1 Raccord droit F602006 F602008 F602008
7 2 Vis HM F911006 F911008 F911008
8 1 Joint torique S122711 S122771 S122801
9 1 Cheville F416082 F416121 F416121
10 1 Moyeu 265203 280203 200203
11 8 Rondelle à ressort F336013 F336015 F336015
12 8 Boulon à tête hex. F115132 F115186 F115186
13 1 Joint à lèvre S213611 S214811 S214811
