INSTALLATION
28
5.4 Levage et déplacement de la pompe
5.4.1 Levage de l'unité complète
La pompe peut être fournie pour plusieurs positions de
montage. L'unité de moteur d'engrenages peut être
positionnée à la verticale ou à l'horizontale.
1.
Pour les deux configurations, utilisez les orifices
de traversée ou les orifices taraudés du corps
du réducteur de vitesse pour le levage et le
transport de l'unité de pompe. Assurez-vous
que la charge est bien équilibrée et prévoyez
des crochets, systèmes de levage et câbles
adaptés à la masse totale de l'unité de pompe.

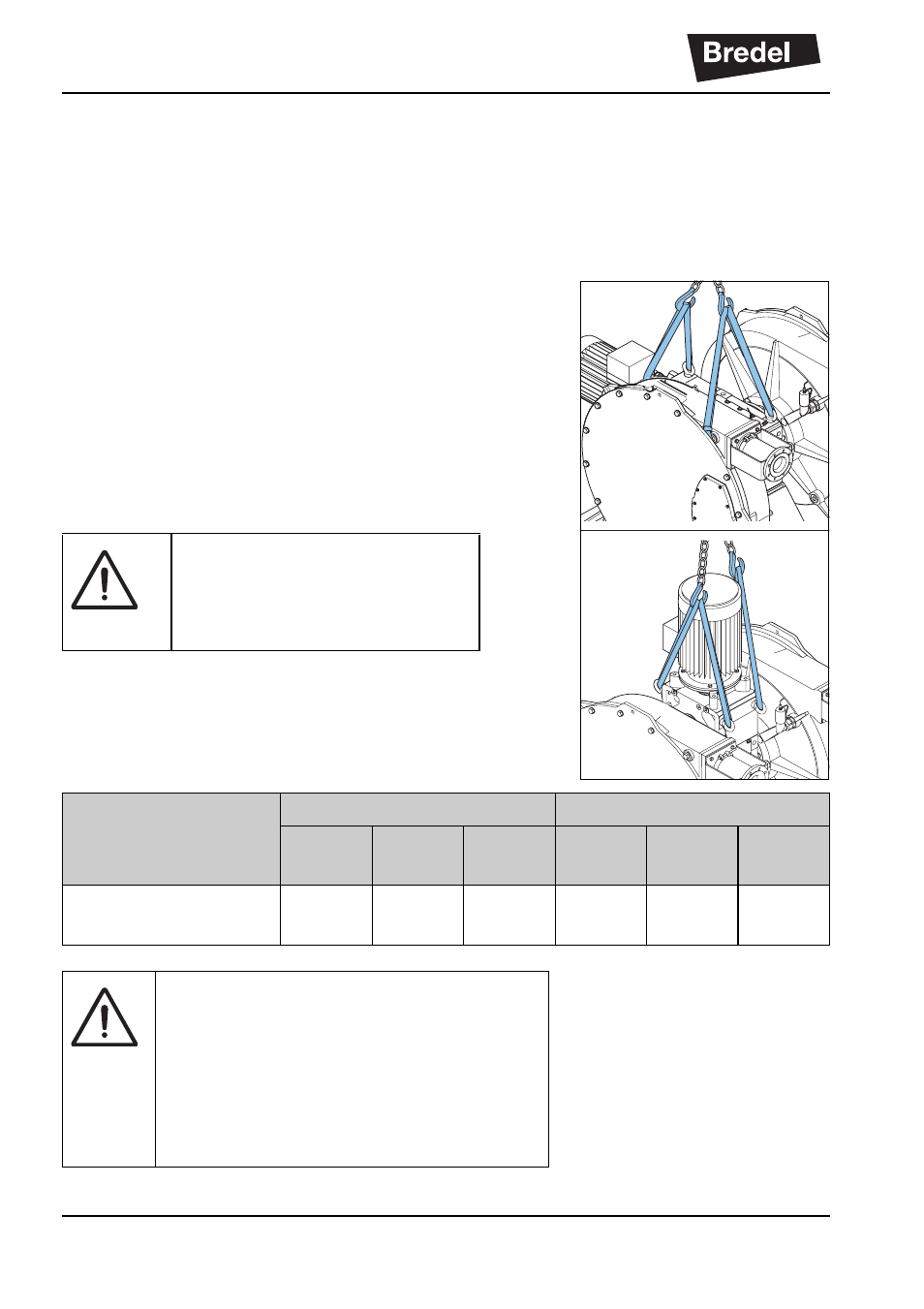

Les illustrations indiquent la méthode correcte
de levage des unités.
Les valeurs maximales sont indiquées dans le
tableau ci-après.
ATTENTION
N'utilisez pas les œillets du
moteur pour lever l'unité de
pompe.
Valeur maximale Poids [kg] Poids [lb]
Bredel
265
Bredel
280
Bredel
2100
Bredel
265
Bredel
280
Bredel
2100
Pompe avec réducteur
de vitesse
1261 1948 2715 2774 4286 5972
AVERTISSEMENT
Lors du levage de la pompe, assurez-vous
que toutes les précautions élémentaires
pour le levage ont été respectées et que
les interventions sont effectuées exclusive-
ment par des membres qualifiés du per-
sonnel.
