ENTRETIEN
54

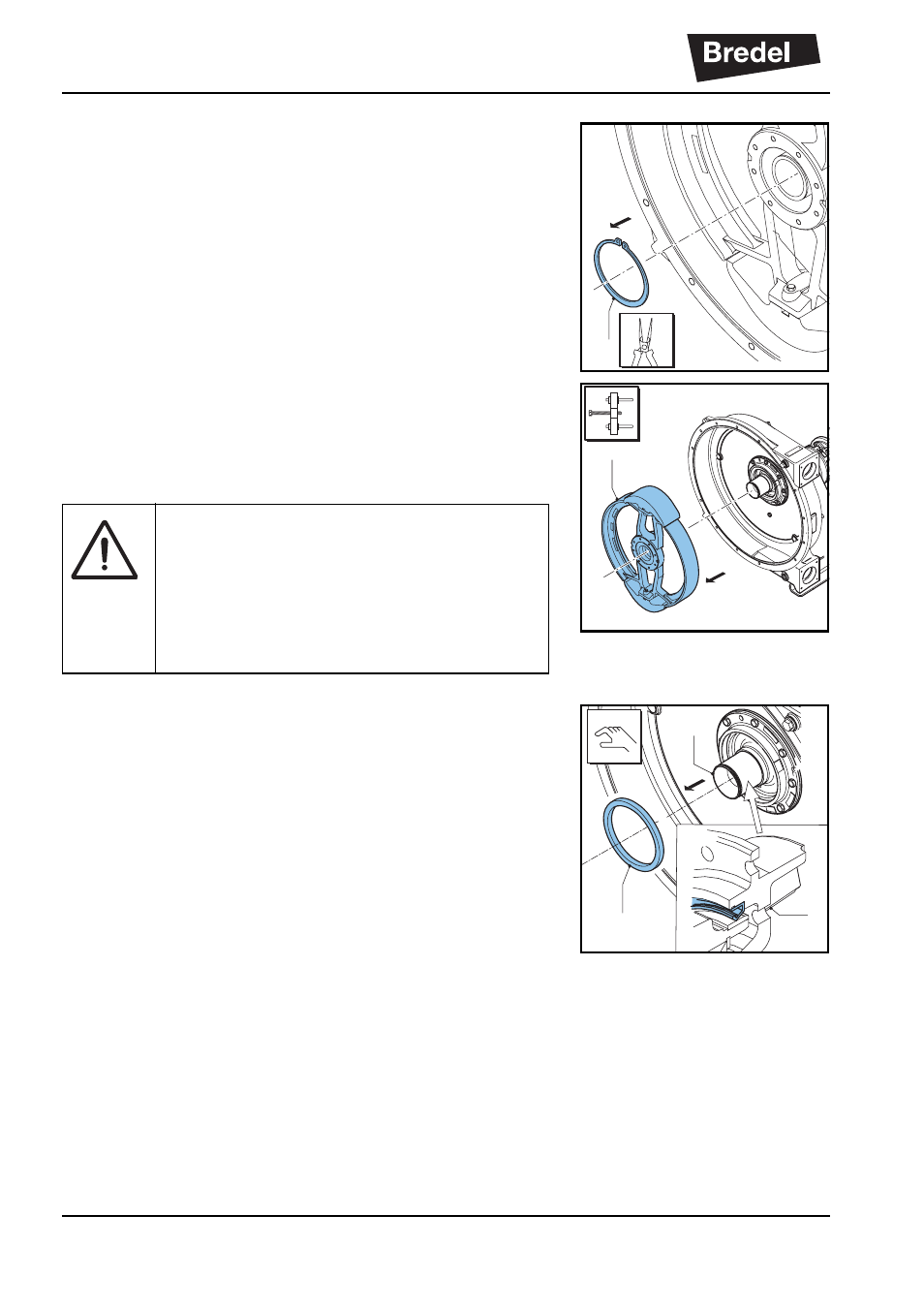

6. Enlevez le circlip de fixation du rotor (A) qui
bloque le rotor sur le moyeu. Utilisez les bons
outils pour ce faire.
7. Installez les moyens de levage nécessaire
avant de démonter le rotor. Extrayez le rotor (A)
du moyeu. On doit utiliser un extracteur ou un
outil équivalent lors du démontage.
8. Extrayez le joint (A) du moyeu (B). Nettoyez et
dégraissez l'alésage.
9. Installez un nouveau joint à l'aide d'un bloc en
bois et d'un marteau. Heurtez doucement le
joint dans le sens transversal et sur l'alésage
jusqu'à ce qu'il touche le moyeu. Le joint doit
être monté dans le bon sens (C). Assurez-vous
que le côté ouvert est bien dirigé vers le
couvercle de la pompe.
A
A
AVERTISSEMENT
Lors du démontage du rotor, servez-vous
d'une courroie ou d'un dispositif de levage
similaire pour soulever le poids du rotor.
Pour le poids spécifique du rotor, voir
§
11.1.5 .
A
C
B
