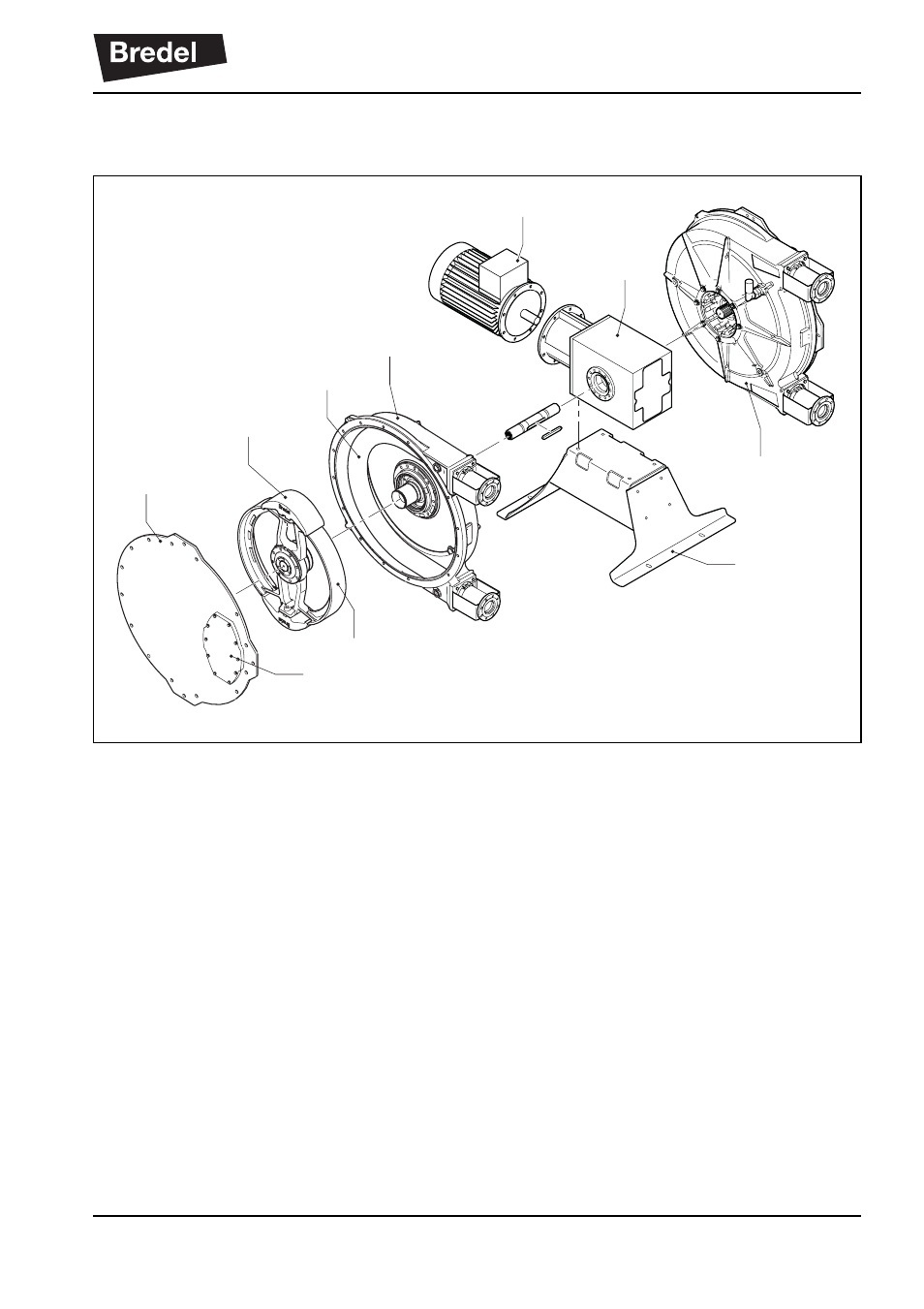

4.2 Construction de la pompe
A: Tube de la pompe
B: Corps de la pompe
C: Rotor
D: Sabots de compression
E.: Couvercle
F: Fenêtre d’inspection
G: Bâti
H: Réducteur de vitesse
I: Moteur électrique
4.3 Fonctionnement de la pompe
Le cœur de la tête de pompe est composé d'un tube de
pompe construit spécialement à cet effet (A) qui est
positionné contre l'intérieur cylindrique du corps de la
pompe (B). Les deux extrémités du tube sont reliées
E
D
A
F
C
B
I
H
G
B
