ENTRETIEN
64

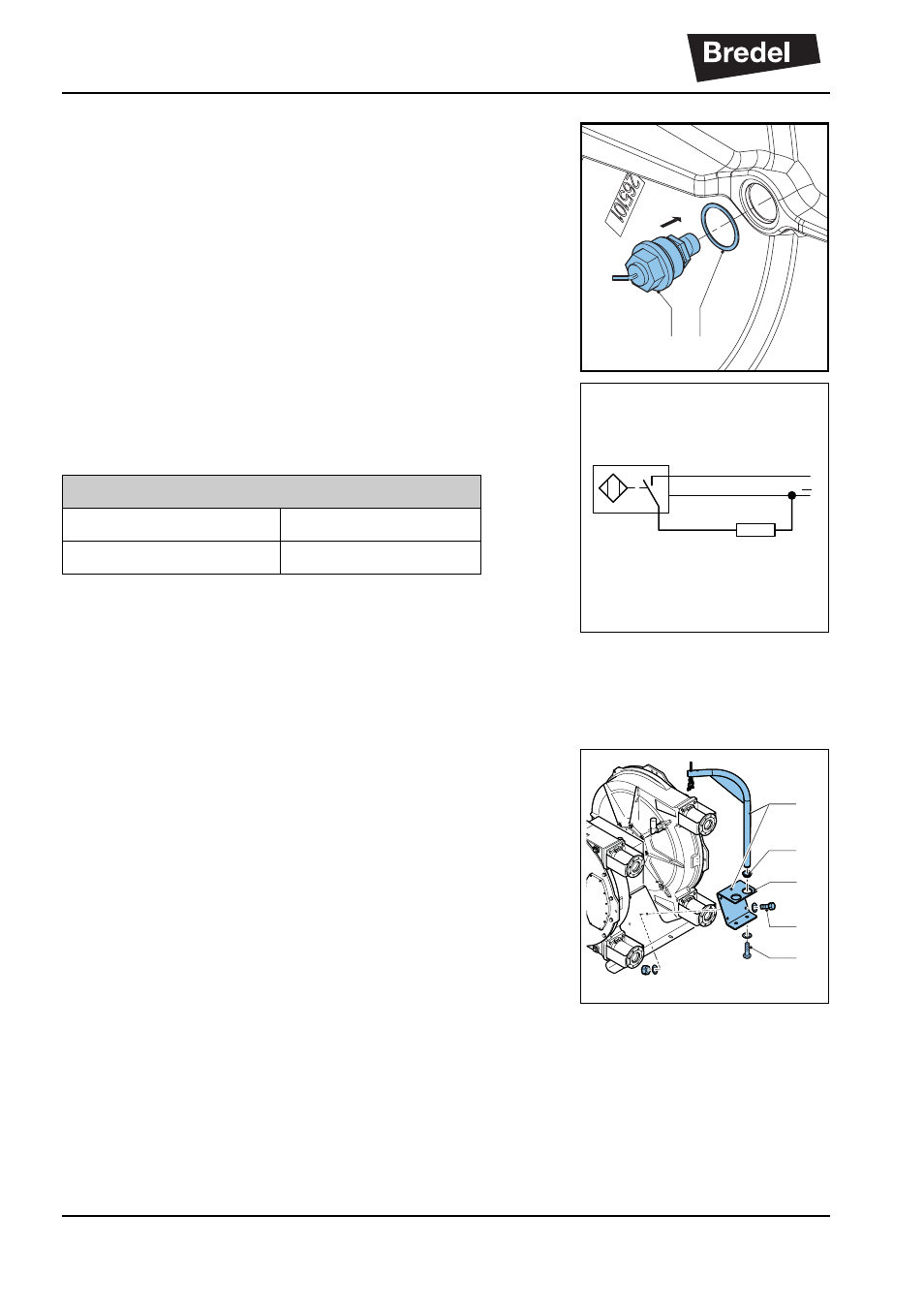

6. Mettez en place le bouchon et le capteur
inductif (A) avec le joint d'étanchéité (B) sur le
corps de la pompe.
7. Remplissez le corps de la pompe au niveau
prescrit avec du lubrifiant Bredel.
8. Connectez le capteur à l'alimentation avec le
câble PVC de 2 m (3 x 0,34 mm
2
). Voir le
schéma de connexion suivant.
8.9.4 Installation du dispositif de levage de
couvercle selon une configuration
horizontale
1. Définissez la position.
Le dispositif de levage de couvercle (CLD) doit
être monté sur le bâti en position opposée au
côté moteur. Voir l'illustration.
2. Installez le support.
Installez le support (A) avec les fixations
fournies (B) sur le bâti de l'unité.
Le couple de serrage des boulons est de
210 Nm.
A B
BN
BU
BK
+
pnp
Spécifications
Tension 10 ... 30 V CC
Intensité Max. 150 mA
A
B
E
C
D
