ENTRETIEN
53

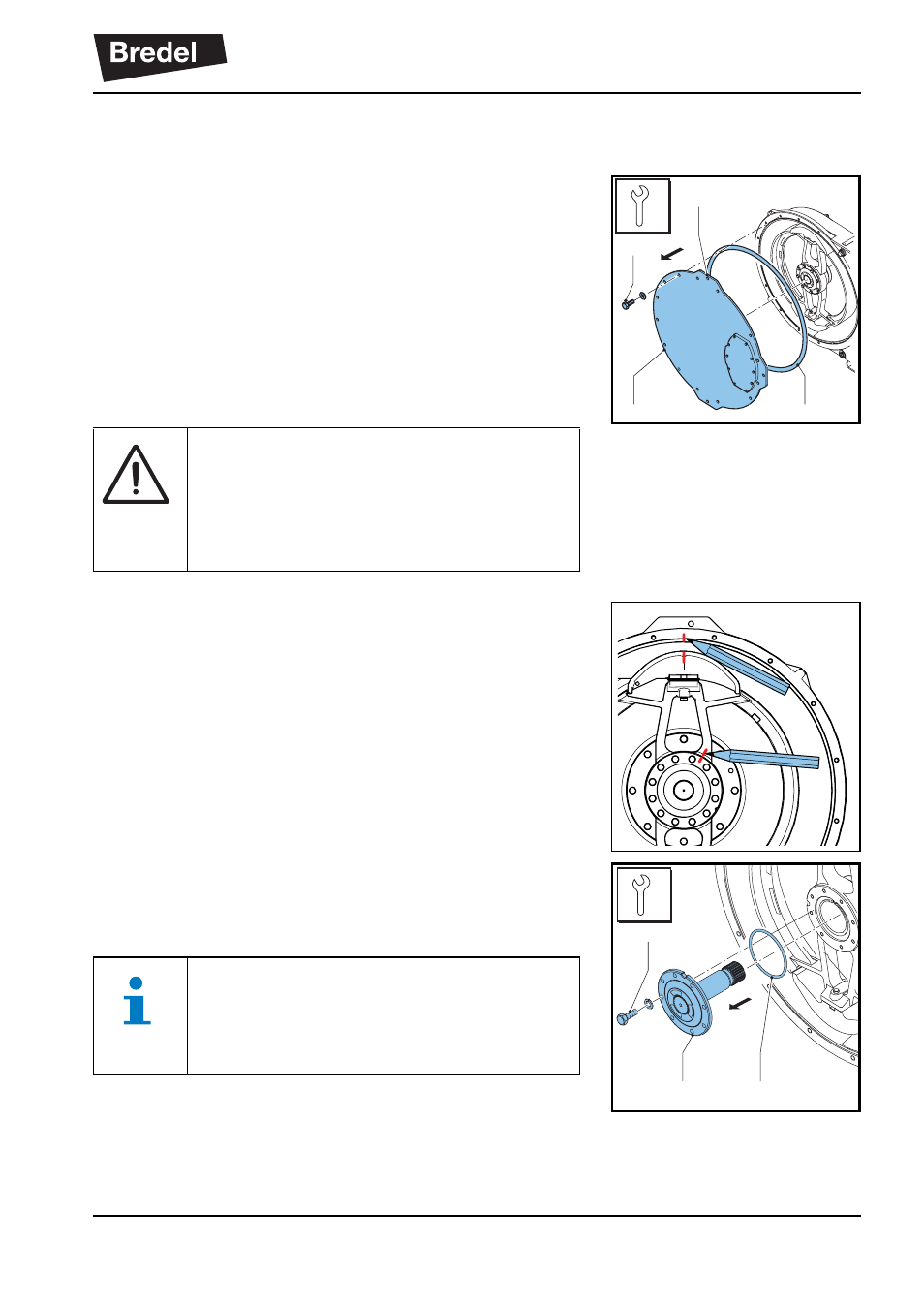

8.7.3 Remplacement du joint et de la bague
d'usure
1. Enlevez le tube de la pompe. Voir § 8.6.1 .
2. Isolez la pompe de l'alimentation électrique.
3. Utilisez le trou de levage (D) pour enlever le
couvercle. Enlevez le couvercle (B) en
dévissant les boulons de fixation (A). Vérifiez
que le joint d'étanchéité (C) du couvercle de la
pompe est bien en bon état.
4. Marquez la position de l'arbre d'entraînement
par rapport au rotor avant de déposer l'arbre
d'entraînement. Marquez aussi la position du
rotor par rapport à la pompe avant de retirer les
boulons de fixation. Vous assurez ainsi un
angle de 90 degrés entre les deux rotors.
5. Dévissez les boulons de fixation (A) de l'arbre
(B) et enlevez l'arbre. Vérifiez que le joint
d'étanchéité (C) est bien en bon état.
B
A
D
C
AVERTISSEMENT
Du fait du poids important, utilisez le dispo-
sitif de levage de couvercle (voir
8.9.4 et
8.9.5 ) ou un équipement adapté pour
déplacer le couvercle.
B
A
C
Si l'arbre d'entraînement ne peut pas être
démonté manuellement, utilisez un tourne-
vis dans les encoches du rotor fourni à cet
effet.
