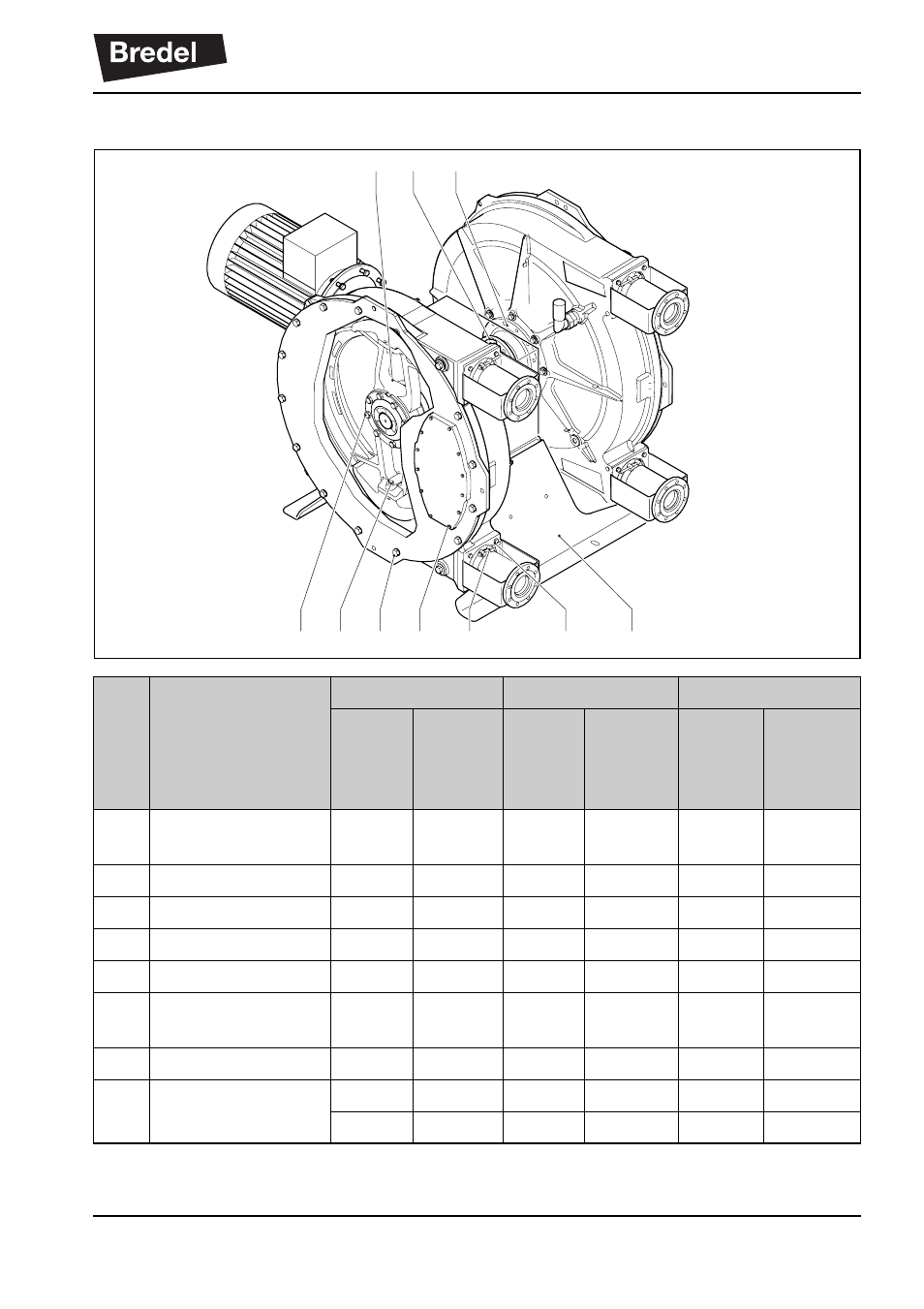

11.1.6 Couples de serrage
Pos. Description Bredel 265 Bredel 280 Bredel 2100
Couple
de ser-
rage
[Nm]
Taille de
boulon
*
Couple
de ser-
rage
[Nm]
Taille de
boulon
*
Couple
de ser-
rage
[Nm]
Taille de
boulon
*
A Boulon(s) de fixa-
tion du sabot 85 M12x70 208 M16x90 208 M16x100
B Fenêtre d’inspection 8 M8x35 8 M8x35 8 M8x45
C Couvercle 210 M16x35 210 M16x35 400 M20x55
D Collier de serrage
**
40 M10 40 M10 40 M10
E. Support de bride 50 M10x25 85 M12x25 85 M12x30
F Arbre d’entraîne-
ment 85 M12x35 210 M16x45 210 M16x45
G Moyeu 85 M12x35 210 M16x55 210 M16x55
H Bâti 400 M20x70 400 M20x70 400 M20x70
- - 700 M24x80 700 M24x80
D B C A F E H
G I J
