ENTRETIEN
65
3. Insérez la potence de levage.
La potence de levage (C) est arrimée sur le
fond du support avec un boulon (D). De plus, la
potence de levage est soutenue par une bague
(E), placée dans l'orifice du support.

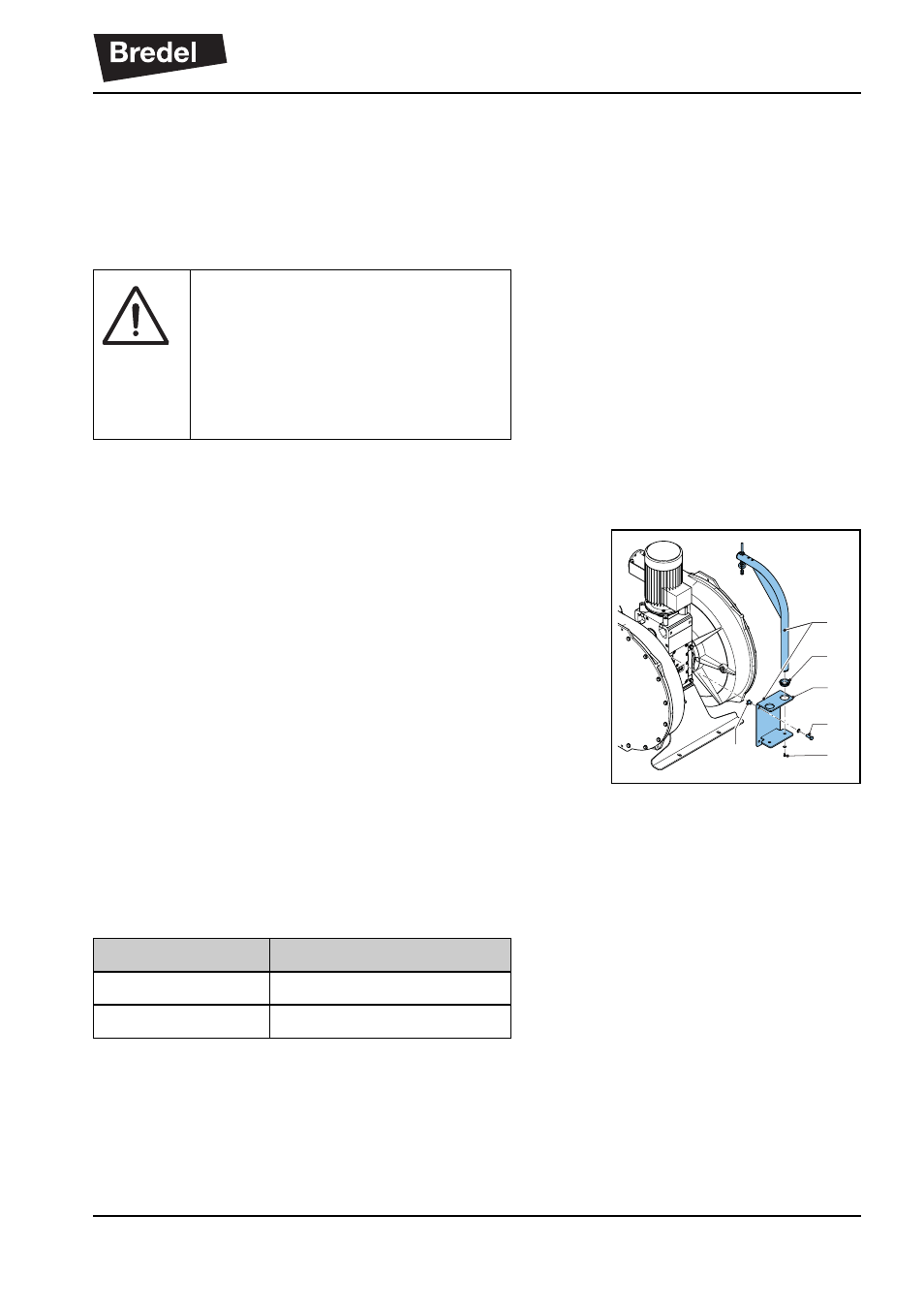

8.9.5 Installation du dispositif de levage de
couvercle selon une configuration verticale
1. Définissez la position.
Le dispositif de levage de couvercle (CLD) doit
être monté à l'aide d'une bague à filetage
femelle sur le réducteur de vitesse. C'est
possible d'un côté ou de l'autre du réducteur de
vitesse. Voir l'illustration.
2. Installez le support.
Installez le support (A) avec les fixations
fournies (B) et la bague à filetage femelle (F)
sur le réducteur de vitesse. La bague doit être
placée dans l'espace du réducteur de vitesse
servant à le fixer sur un bâti ou un support.
Le couple de serrage des boulons est indiqué
dans le tableau à la suite.
AVERTISSEMENT
Ne dépassez pas le poids de
levage maximum autorisé de 200
kg/440 lb durant le levage du cou-
vercle. Un élément aussi indiqué
sur le CLD.
A
B
E
C
D F
Taille de boulon Couple de serrage
M16 210 Nm
M20 400 Nm
