10

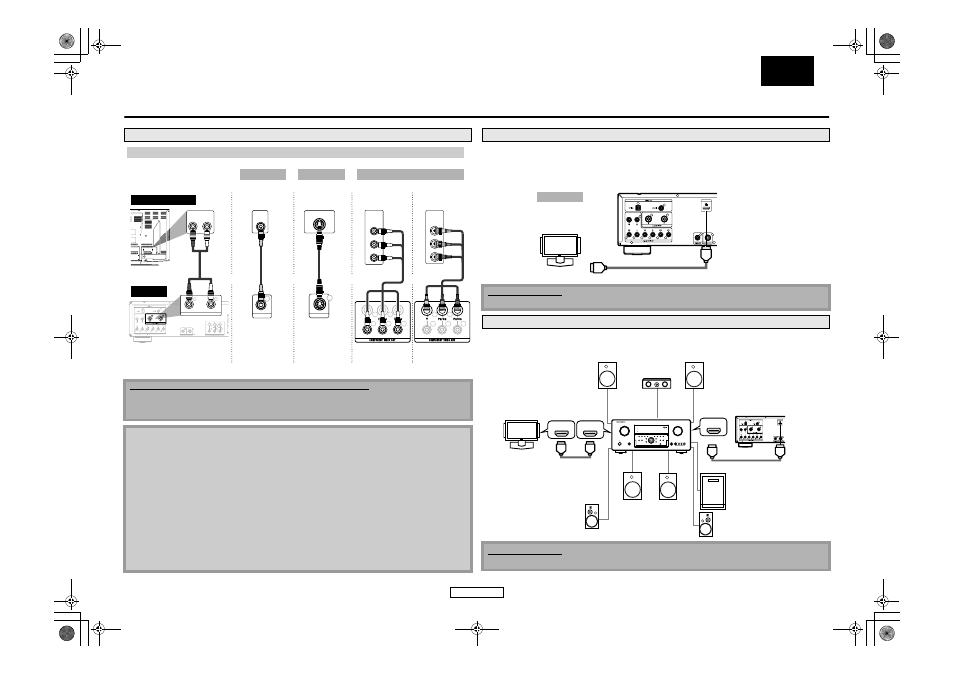

Connexions
FRANÇAIS
FRANÇAIS
Connexions
La connexion de ce lecteur à un dispositif doté d’un terminal HDMI avec un câble HDMI permet le
transfert numérique des signaux vidéo numériques et des signaux audio à canaux multiples.
Après avoir complété la connexion, veuillez régler les paramètres HDMI dans le menu de
configuration selon votre dispositif d’affichage. Consultez la page 30-32.
La connexion de cet appareil à un dispositif d’affichage et un amplificateur/récepteur dotés d’un
terminal HDMI avec des câbles HDMI permet l’ambiophonie numérique avec vidéo de grande qualité.
Connexion à Une Télé
Les câbles fournis utilisés dans cette connexion sont les suivants:
• Câble audio RCA (L/R) x 1
• Câble vidéo RCA x 1
Veuillez acheter le reste des câbles nécessaires au magasin d’électronique le plus près de chez vous.
Remarque
• Connectez cet appareil directement à la télé. Si les câbles audio/vidéo RCA sont connectés à un
magnétoscope, les images peuvent être déformées à cause du système de protection contre la copie.
• Si le dispositif d’affichage auquel le lecteur doit être raccordé est compatible avec la vidéo à
balayage progressif, connectez-le à l’entrée de composant vidéo.
• Les prises COMPONENT VIDEO OUT de cette unité sont compatibles avec une résolution vidéo
480i/480p/720p/1080i. Si le dispositif d’affichage connecté n’est pas compatible pour une
résolution vidéo 480p/720p/1080i, réglez “Sortie composantes” à “480i”. (La résolution 480i
n’est pas disponible pour les blu-ray.)
• Si l’image n’est pas sortie correctement vers le dispositif d’affichage en raison du réglage
“Résolution Vidéo HDMI” ou “Sortie composantes”, appuyez sur B et maintenez enfoncé
pendant plus de cinq secondes sur l’afficheur du panneau avant. Le réglage “Résolution Vidéo
HDMI” sera automatiquement ramené à la valeur par défaut.
• Si vous utilisez une connexion HDMI et réglez “Résolution Vidéo HDMI” à “1080p” ou à “1080p24”, l’image
pourrait ne pas être affichée correctement. Dans ce cas, réglez “Résolution Vidéo HDMI” à “480p”, “720p”
ou “1080i”.
2ch AUDIO OUT
AUDIO IN
L R
L R
S VIDEO OUT
S-VIDEO IN
VIDEO OUT
VIDEO
IN
COMPONENT VIDEO IN
Y
PB
PR
COMPONENT VIDEO IN
Y
P B /C B
P R /C R
Y B /C /C
Effectuez une des connexions suivantes, selon les capacités de votre dispositif.
2ch AUDIO OUT VIDEO OUT S VIDEO OUT COMPONENT
VIDEO OUT
(Lorsque le câble RCA
est connecté)
et ou ou
Câble
audio RCA
audio analogique image standard bonne image meilleure image
Méthode 1 Méthode 2 Méthode 3
Câble
vidéo
RCA
Câble
S-vidéo
Câble de
composant
vidéo Câble de
composant
vidéo
COMPONENT
VIDEO OUT
(Lorsque le câble BNC
est connecté)
cet appareil
dispositif d’affichage
ou
(Vert)
(Bleu)
(Rouge)
(Vert)
(Bleu)
(Rouge)
(Vert) (Vert) (Bleu) (Bleu) (Rouge) (Rouge)
Connexion à un Dispositif d’Affichage Avec un Câble HDMI
Câbles non compris.
Veuillez acheter les câbles nécessaires au magasin d’électronique le plus près de chez vous.
Connexion à un Dispositif d’Affichage et un Amplificateur/Récepteur Avec un Câble HDMI
Câbles non compris.
Veuillez acheter les câbles nécessaires au magasin d’électronique le plus près de chez vous.
HDMI OUT
Vers terminal d’entrée HDMI
Câble HDMI Un dispositif d’affichage avec un port HDMI
dispositif d’affichage
cet appareil
Méthode 4
audio et image optimaux
HDMI IN HDMI IN HDMI OUT
HDMI OUT
Enceinte avant (gauche)
Enceinte
centrale
Enceinte avant (droite)
Câble HDMI
Enceinte d’ambiophonie (gauche) Enceinte d’ambiophonie (droite)
Câble HDMI
Ambiophonie
arrière (pour
canal 7.1)
(gauche)
Ambiophonie
arrière (pour
canal 7.1)
(droite)
Subwoofer
dispositif
d’affichage amplificateur cet appareil
