InstallatIon
HPR130XD Manual Gas – 806322 Révision 2 3-35

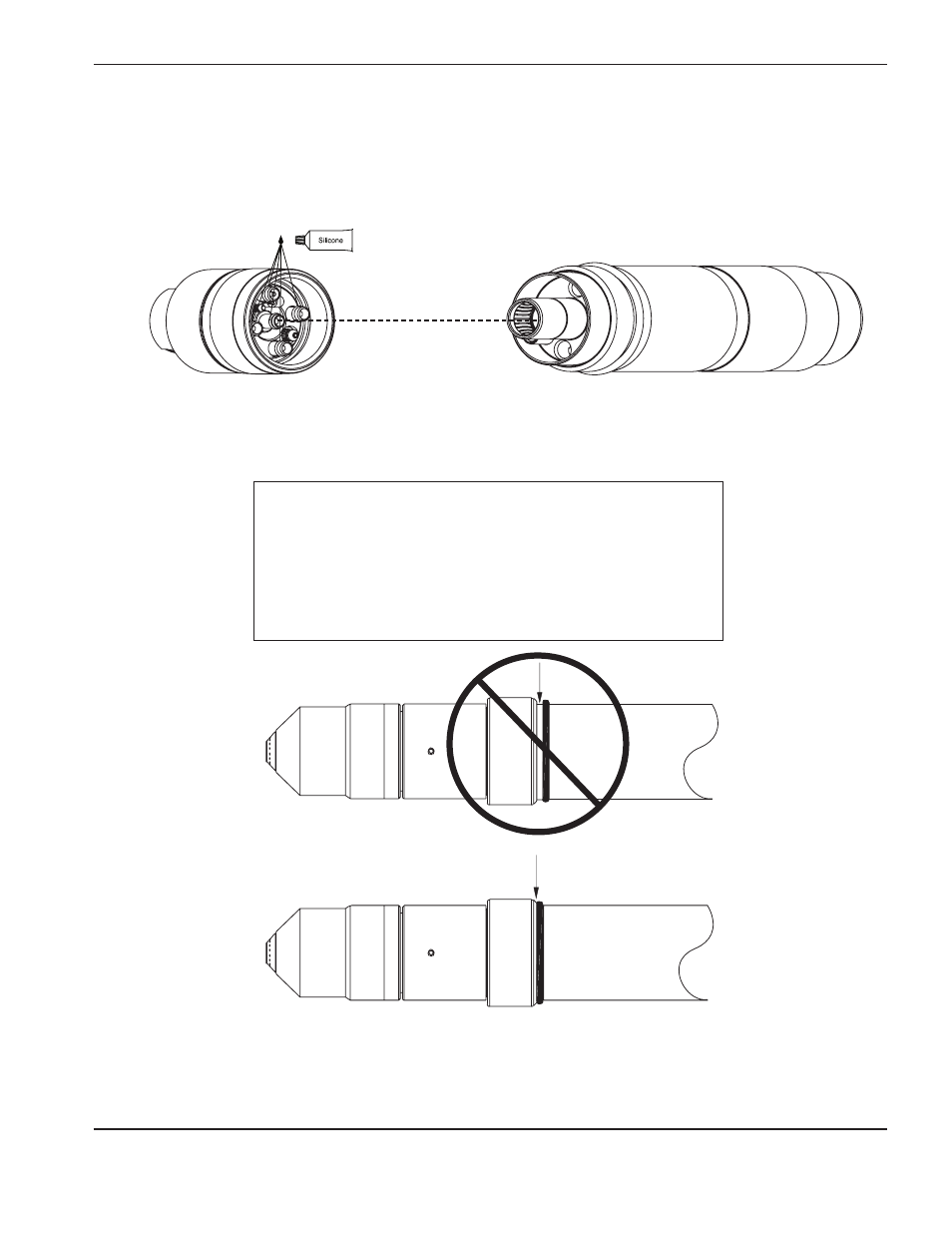

Raccordement de la torche au raccord rapide
Note relative à l’installation
A ligner le corps de la torche sur les faisceaux et fixer le tout
en vissant à fond. S’assurer qu’il n’y a aucun espace entre le corps
de la torche et le joint torique sur le faisceau de torche. Se reporter
à la rubrique Raccordements de la torche plus haut dans cette
section pour les connexions du faisceau de torche à la console
d’allumage.
Appliquer une fine couche
de lubrifiant à la silicone sur
chaque joint torique.
Corps de la torche
220706
Prise du raccord rapide de la torche
220705
