InstallatIon
3-22 HPR130XD Manual Gas – 806322 Révision 2

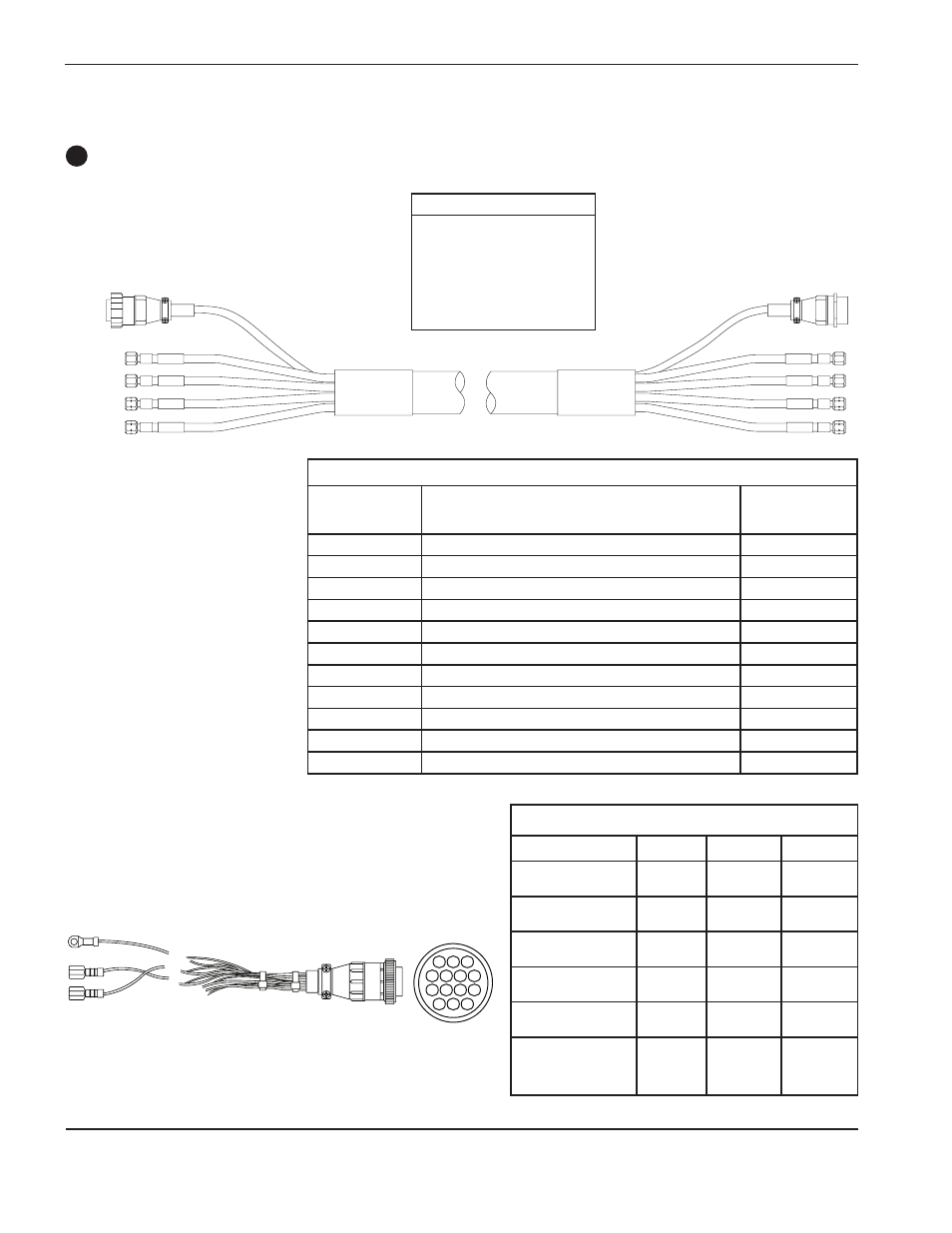

Câble entre la console
des gaz et le bloc
d’électrovannes
Câble du bloc d’électrovannes
1
10 9 8
6 5 4 7
2 3
11
12 13 14
Extrémité B Extrémité A
(mâle/contacts)
Connecteurs entre la console des gaz et le bloc d’électrovannes
Extrémité femelle au bloc d’électrovannes Extrémité mâle à la console des gaz
N° réf. Longueur
128989 3 m
128990 4,5 m
128782 7,5 m
128967 10 m
128786 15 m
128991 20 m
Liste des signaux de câble — console des gaz au bloc d’électrovannes
Extrémité de la
console des gaz
Extrémité du bloc
d’électrovannes
N° de contact Description N° de contact
1 120 V c.a. sous tension — Prégaz de protection 1
2 120 V c.a. retour — Prégaz de protection 2
3 120 V c.a. sous tension — Écoulement de coupe de protection 3
4 120 V c.a. retour — Écoulement de coupe de protection 4
5 120 V c.a. sous tension — Prégaz plasma 5
6 120 V c.a. retour — Prégaz plasma 6
7 120 V c.a. sous tension — Écoulement de coupe plasma 7
8 120 V c.a. retour — Écoulement de coupe plasma 8
9 120 V c.a. sous tension – Évent plasma 9
10 120 V c.a. retour – Évent plasma 10
11 Terre 11
Liste des signaux de câble —
câble du bloc d’électrovannes
Description Extrémité B Couleur Extrémité A
Protection
Prégaz
S
P
Rouge/noir
Rouge
1
2
Protecteur
Écoulement de coupe
S
C
Rouge/noir
Rouge
3
4
Plasma
Prégaz
P
P
Rouge/noir
Rouge
5
6
Plasma
Écoulement de coupe
P
C
Rouge/noir
Rouge
7
8
Évent V
V
Rouge/noir
Rouge
9
10
Terre Terre
Terre
Terre
Terre
Vert/jaune 11
12
13
14
Câble et ensemble de tuyau de gaz 7
