EntrEtiEn

HPR130XD Manual Gas

806322 Révision 2

5-47

Source de courant plasma

Bobine d’arrêt

Diode

Circuit de démarrage

Arc

de coupe

Arc

pilote

Résistance

de puissance

Logique

de

commande

Buses

de protection

ALEL

Hacheur

IGBT

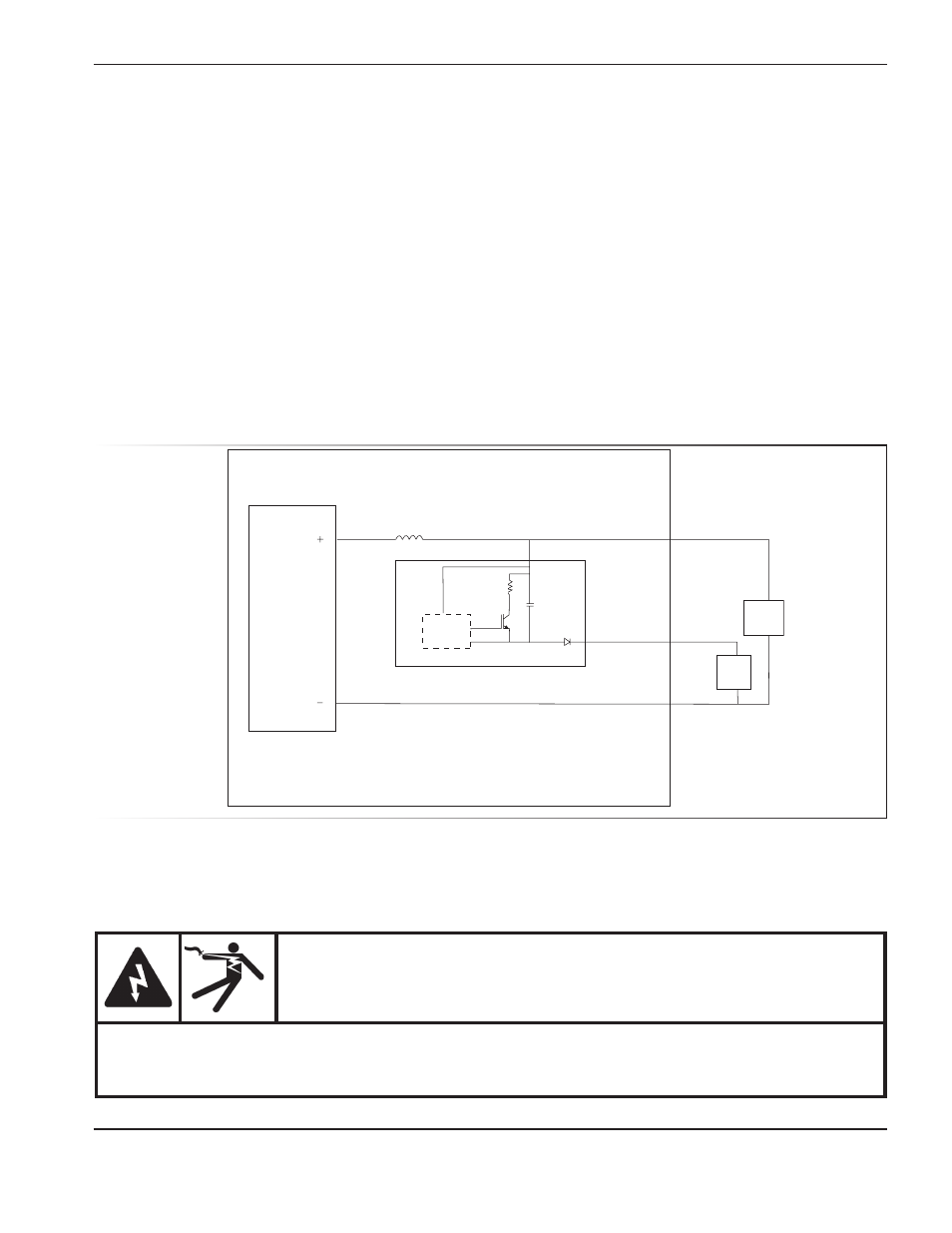

Schéma fonctionnel du circuit de démarrage

dépannage du circuit de démarrage

Circuit de démarrage PCB1

Fonctionnement

Le circuit de démarrage est constitué d’un interrupteur à haute vitesse qui transfère rapidement le courant de l’arc pilote

du câble arc pilote au câble de retour. Le circuit de démarrage remplit 2 fonctions :

1.

Il permet un passage rapide du courant de l’arc pilote initial dans le câble arc pilote, avec une faible impédance.

2.

Une fois que le courant de l’arc pilote initial est amorcé, le circuit de démarrage soumet une impédance au câble arc

pilote pour faciliter le transfert de l’arc à la pièce à couper. Se reporter au schéma ci-dessous.

dANGER

dANGER d’ÉLECTROCUTION

Toujours faire preuve d’une extrême prudence lors de l’entretien d’une source de courant

branchée et dont les panneaux ont été déposés. des tensions dangereuses sont présentes au sein

de la source de courant et peuvent provoquer des blessures voire la mort.
