InstallatIon
3-14
HPR130XD Manual Gas
– 806322 Révision 2

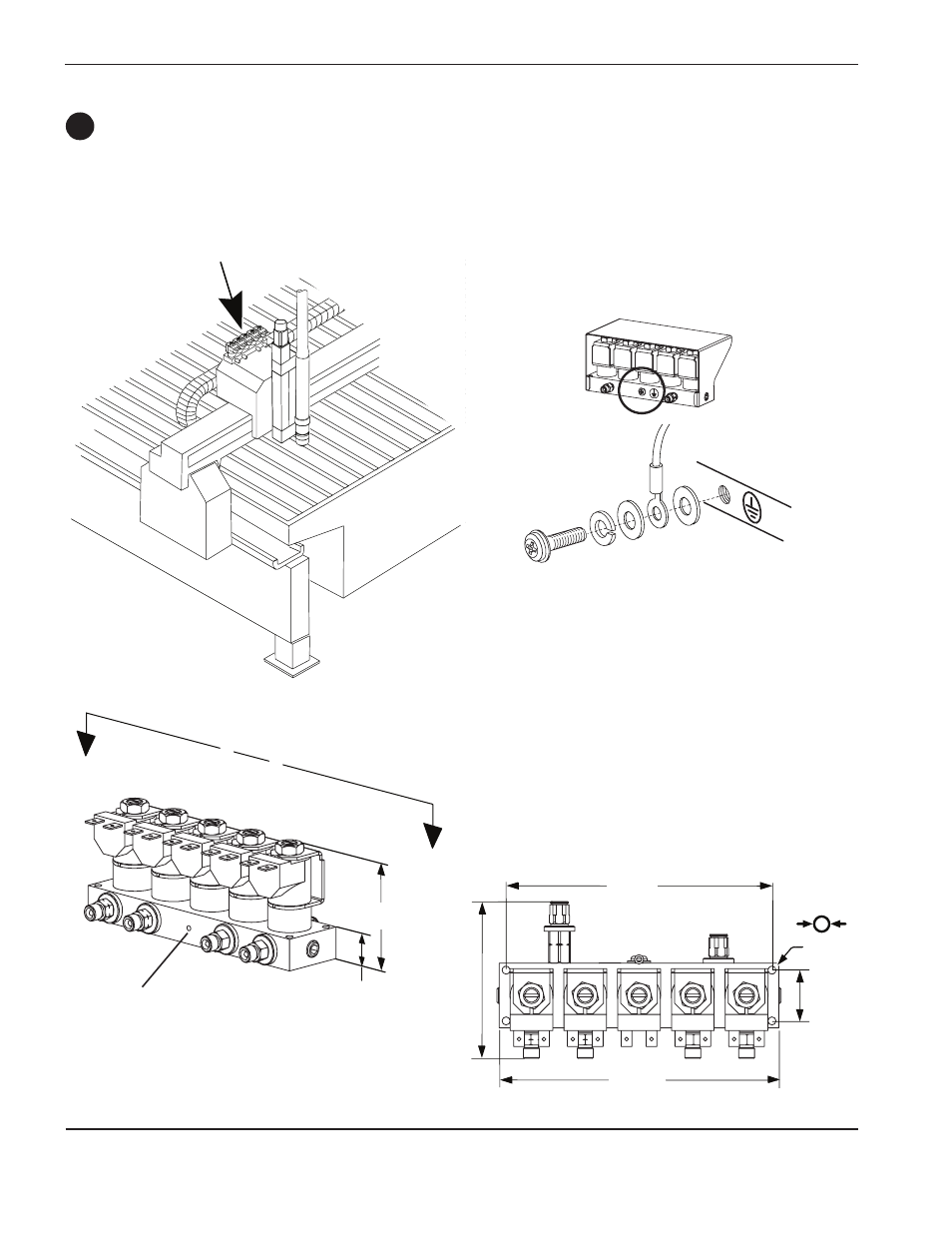

Installation du bloc d’électrovannes
•
Monter l’ensemble du bloc d’électrovannes à proximité du dispositif de réglage en hauteur de la torche.
La longueur maximale des tuyaux de gaz entre le bloc d’électrovannes et la torche est de 1,8 m.
Mise à la terre du bloc d’électrovannes
A - A
A
A
4,7 mm
157 mm
Trou d’évent :
Ne pas obstruer
70 mm
19 mm
30 mm
92 mm
165 mm
C
