InstallatIon
3-32 HPR130XD Manual Gas – 806322 Révision 2

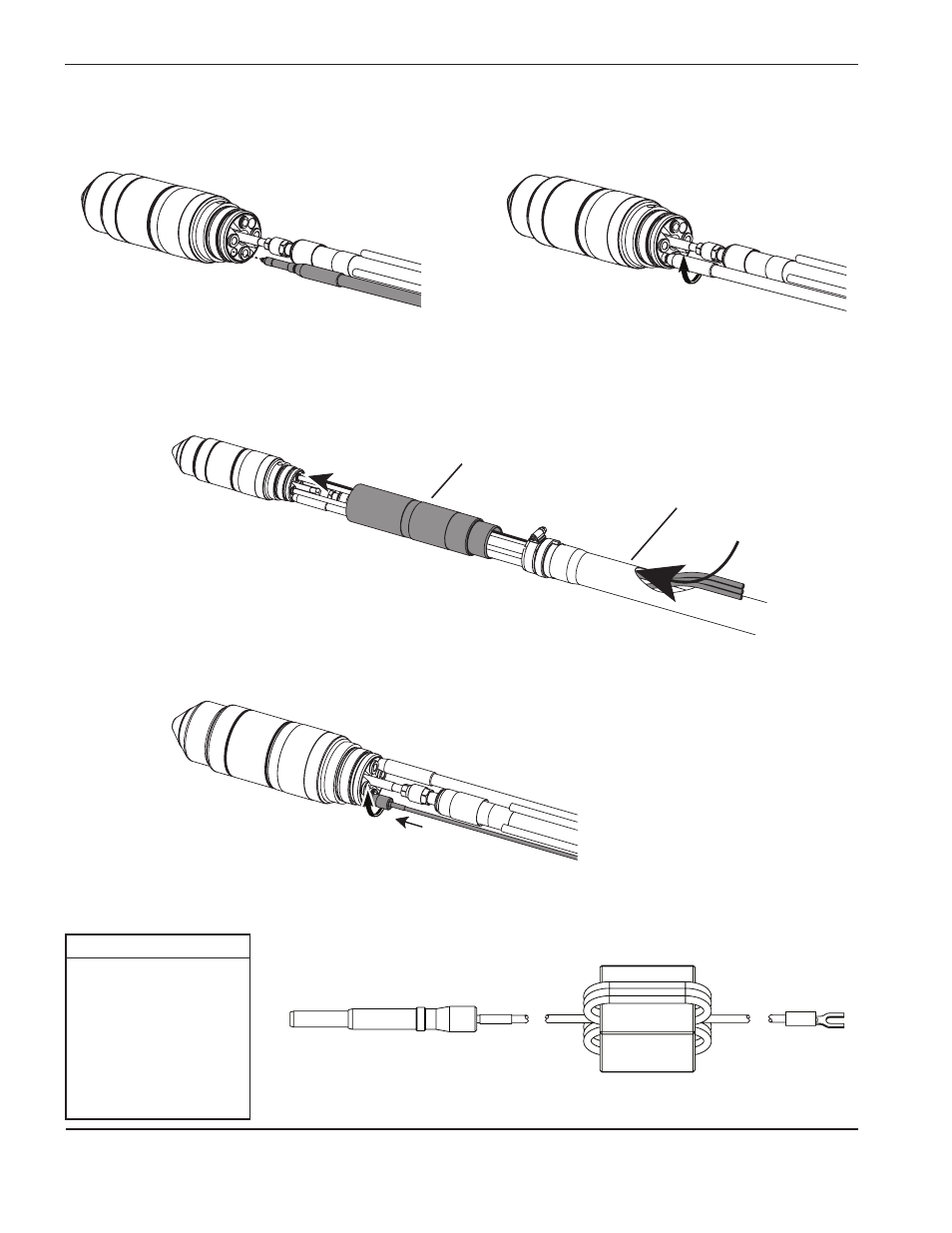

5. Raccorder le câble arc pilote (jaune). Brancher le connecteur dans la prise de la torche et tourner à la main jusqu’à
ce qu’il soit serré.
6. Raccorder le câble de contact ohmique en option.
6a. Faire passer le câble de contact ohmique par l’ouverture du capot tressé et la gaine de torche.
Revêtement tressé
Gaine
6b. Brancher le connecteur dans la prise de la torche et tourner à la main jusqu’à ce qu’il soit serré.
N° des pièces du fil de contact ohmique (Ne font pas partie du système HPR130Xd. Illustré à titre
de référence uniquement.)
N° réf. Longueur
123983 3 m
123984 6 m
123985 7,5 m
123986 9 m
123987 12 m
123988 15 m
123989 23 m
123990 30 m
123991 45 m
