InstallatIon
3-10
HPR130XD Manual Gas
– 806322 Révision 2
**
**
**
Mise à la terre c.a.
Piquet
de terre
Masse et mise à la terre RFI
L’ensemble de lève-torche et la console
haute fréquence à distance nécessitent
une trajectoire distincte à la barre omnibus
de masse de la table de coupe.
Table de coupe
Plasma
source de courant
c.c. positif
Command
THC
Barre omnibus
Barre Omnibus
Command
THC
Console HFD
Console
de dosage
Console de gaz/sélection
Console
CNC

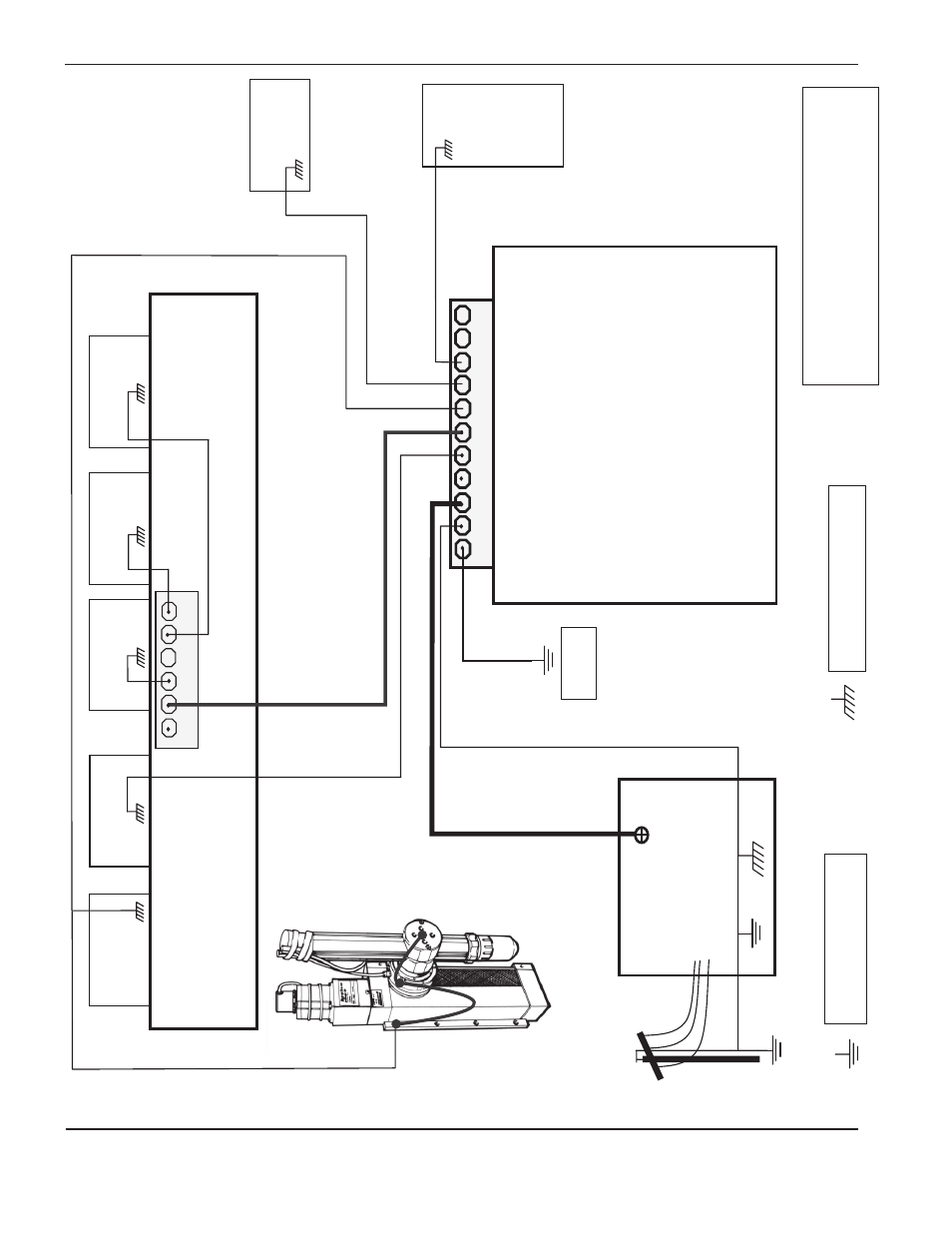

Schéma de mise à la terre
(certains systèmes ne possèdent pas tous les composants illustrés)
Portique de découpe
Refroidisseur
