InstallatIon
3-12
HPR130XD Manual Gas
– 806322 Révision 2

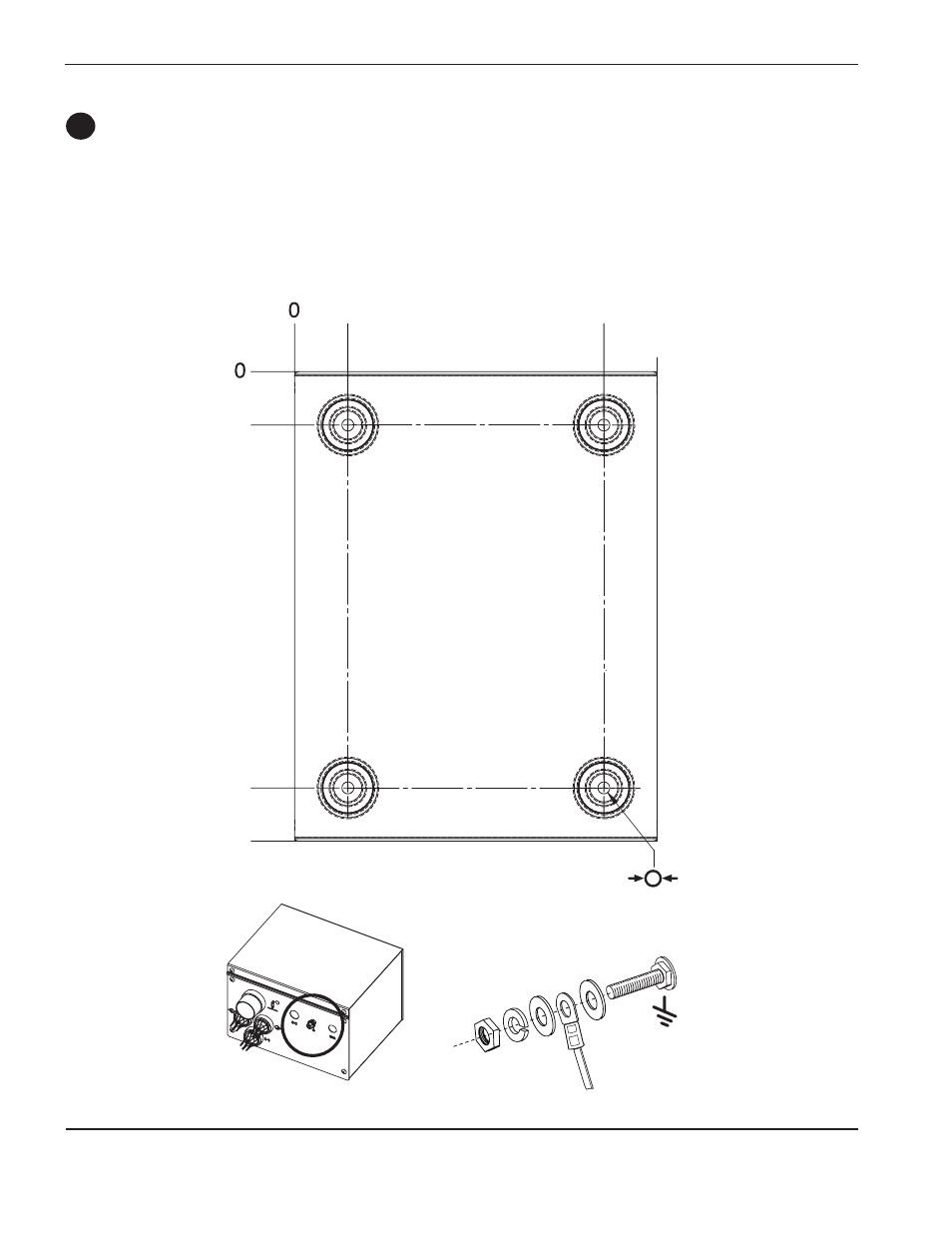

Installation de la console d’allumage
•
Monter la console d’allumage sur le portique (pont) pour la configuration HFD (haute fréquence à distance).
•
Monter la console d’allumage sur la source de courant pour la configuration HFL (haute fréquence locale).
•
Prévoir un espace suffisant pour déposer le capot lors de l’entretien.
32 mm
32 mm
184 mm
279 mm
248 mm
216 mm
Mise à la terre de la console d’allumage
B
7 mm
(4 emplacements)
