SpécificationS
HPR130XD Manual Gas
– 806322 Révision 2
2-9

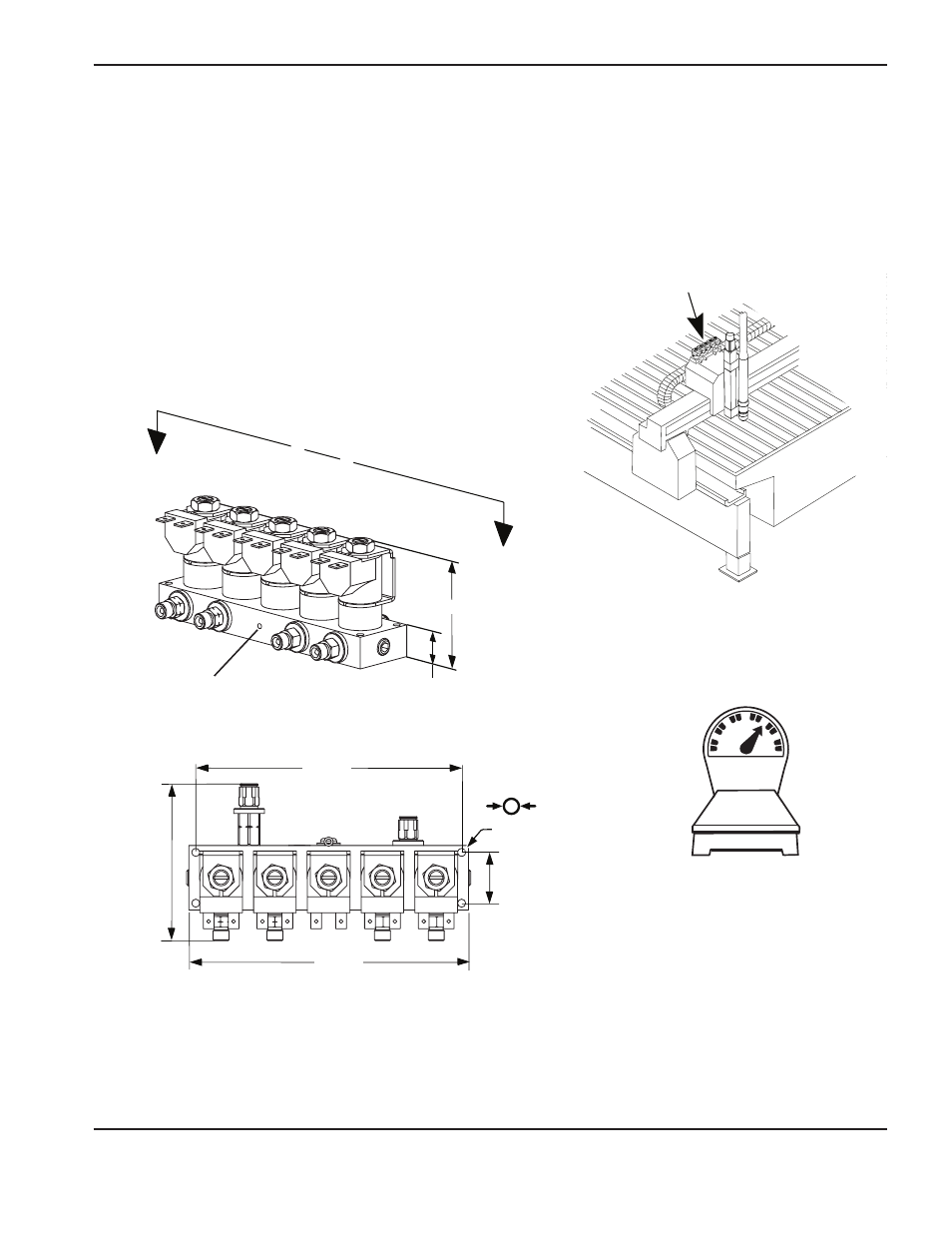

Bloc d’électrovannes — 078534
•
La longueur maximale du câble entre le bloc d’électrovannes et le dispositif de réglage en hauteur de la torche
est de 1,8 m.
•
Sur les grandes tables, monter le bloc d’électrovannes sur le chariot de la torche. Sur les petites tables, il est
possible de la monter sur un support, juste au-dessus du pont.
•
Le trou d’évent sur le collecteur doit être dégagé en permanence.
A
A
A - A
70 mm
165 mm
30 mm
4,7 mm
157 mm
92 mm
19 mm
1,1 kg
Trou d’évent :
Ne pas obstruer
