InstallatIon
3-26 HPR130XD Manual Gas – 806322 Révision 2

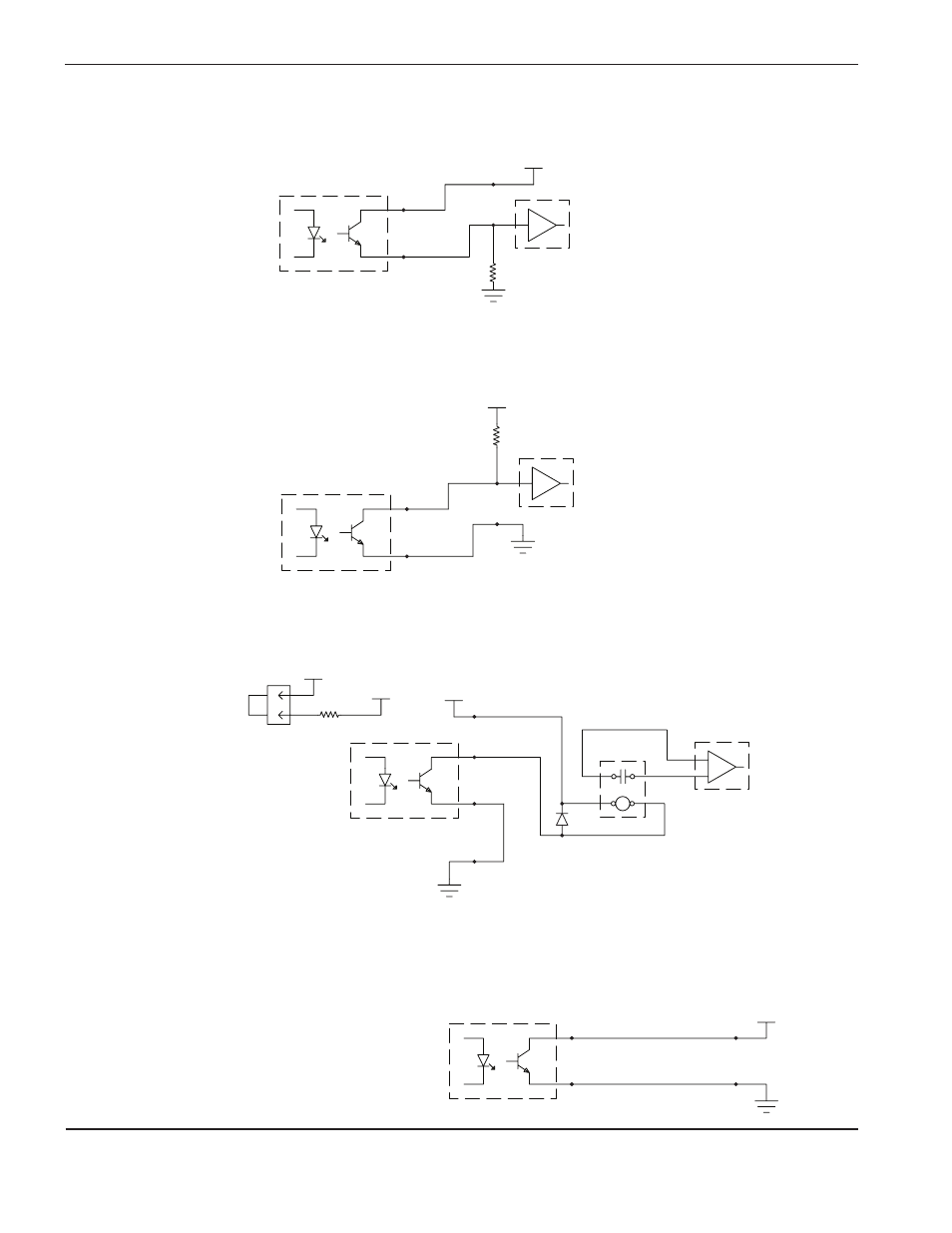

Exemples de circuits de sortie
1. Interface logique, active au niveau haut
2. Interface logique, active au niveau bas
3. Interface relais
4. Ne pas utiliser cette configuration. Risque
d’annulation de la garantie.
Haute impédance (≤10 mA)
10 kΩ
(en option)
CNC/PLC
5 V c.c. – 24 V c.c.
C
HPR
E
+
–
HPR
C
E
+
–
5 V c.c. – 24 V c.c.
Haute impédance (≤10 mA)
CNC/PLC
10 kΩ
(en option)
CNC/PLC
CNC + 24 V
+ 24 V c.c. CNC + 24 V
HPR
C
E
+
–
Terre
°t
Toute tension
ANNULE
GARANTIE
HPR
Installer
un cavalier
108056 J304
C
E
+
–
Entrées de fermeture
de contact à courant élevé
(c.a. ou c.c.)
Bobine du relais externe
à faible puissance 24 V c.c.
≤ 10 mA ou ≥ 2 400 ohms
Toutes les bobines de relais
requièrent une diode libre sur toute
la bobine de relais.
