FCD LMFIM3201-00 Manuel d’installation et de maintenance du B320 2-1
Flow Control
Limitorque Actuation Systems
2
Caractéristiques et fonctionnalités
Conçu pour assurer le bon fonctionnement des vannes à tournant multitours Le réducteur B320 facilite la commande
manuelle des vannes à tournant multitours et simplifie la motorisation du service.
Élaboré pour un contrôle des vannes fiable, qu’il soit manuel ou motorisé Le B320 permet un couple de torsion
d’une étendue maximale de 10 856 Nm et une poussée allant jusqu’à 1 445 kN pour toutes les applications
requérant une puissance et une précision supérieures.
S’adapte facilement aux autres applications Le B320 a été développé pour une configuration qui réponde à tous
les besoins des clients:
• un volant de manœuvre est disponible pour un actionnement manuel;
• possibilité d’ajouter un engrenage cylindrique pour une amélioration des fonctions mécaniques;
• en association avec un actionneur électrique Limitorque, vous obtenez un ensemble multitours, motorisé et
économique.
2.1 2.1 Première inspection et instructions de stockage
a AVERTISSEMENT: veuillez lire avec attention et dans son intégralité ce manuel d’installation et de
maintenance avant de procéder au stockage du réducteur à entraînement conique.
2.2 Identification du produit

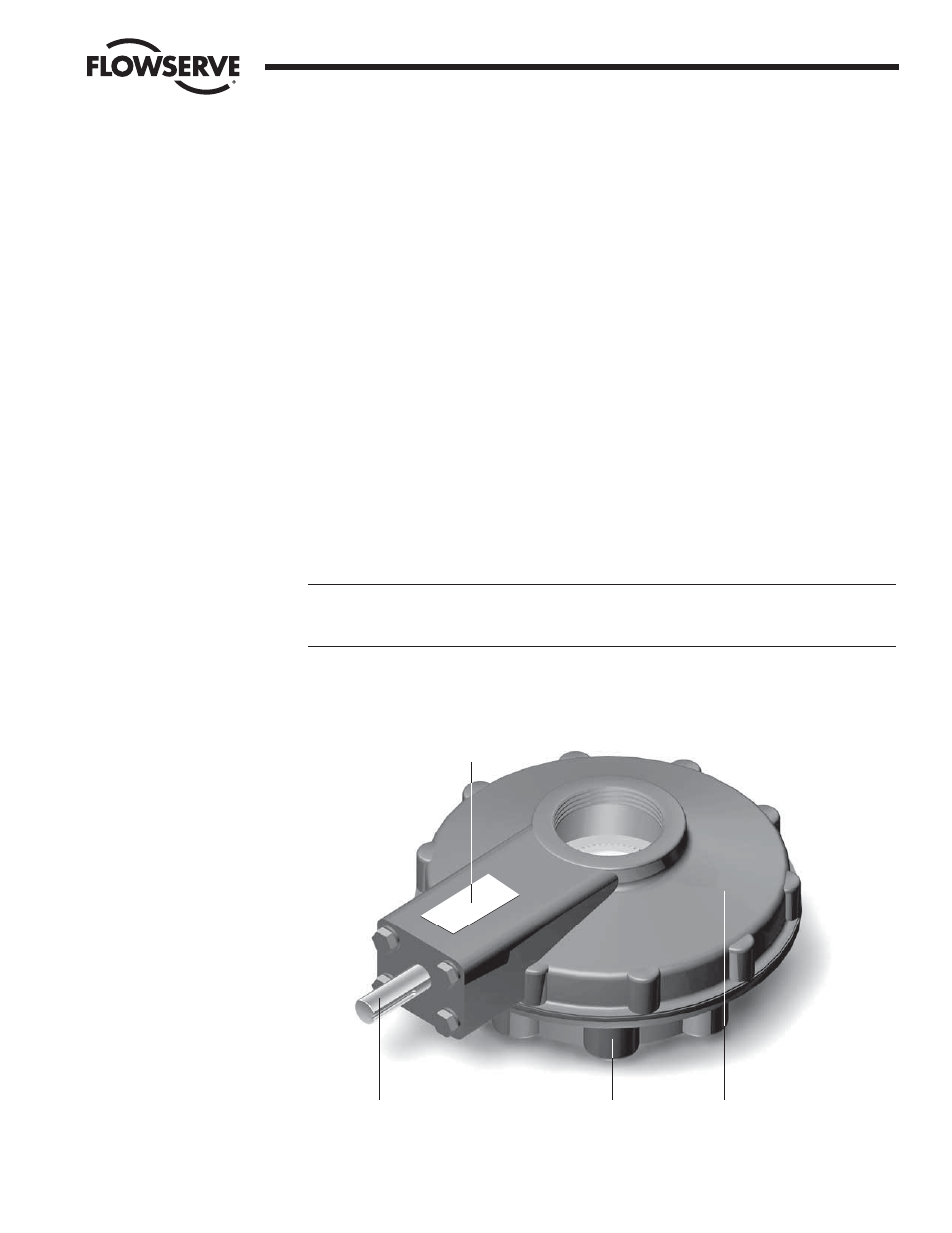

Figure 2.1 – réducteur à entraînement conique B320
Input Shaft Mounting Base Housing
Nameplate
