FCD LMFIM3201-00

Manuel d’installation et de maintenance du B320

6-11

Flow Control

Limitorque Actuation Systems

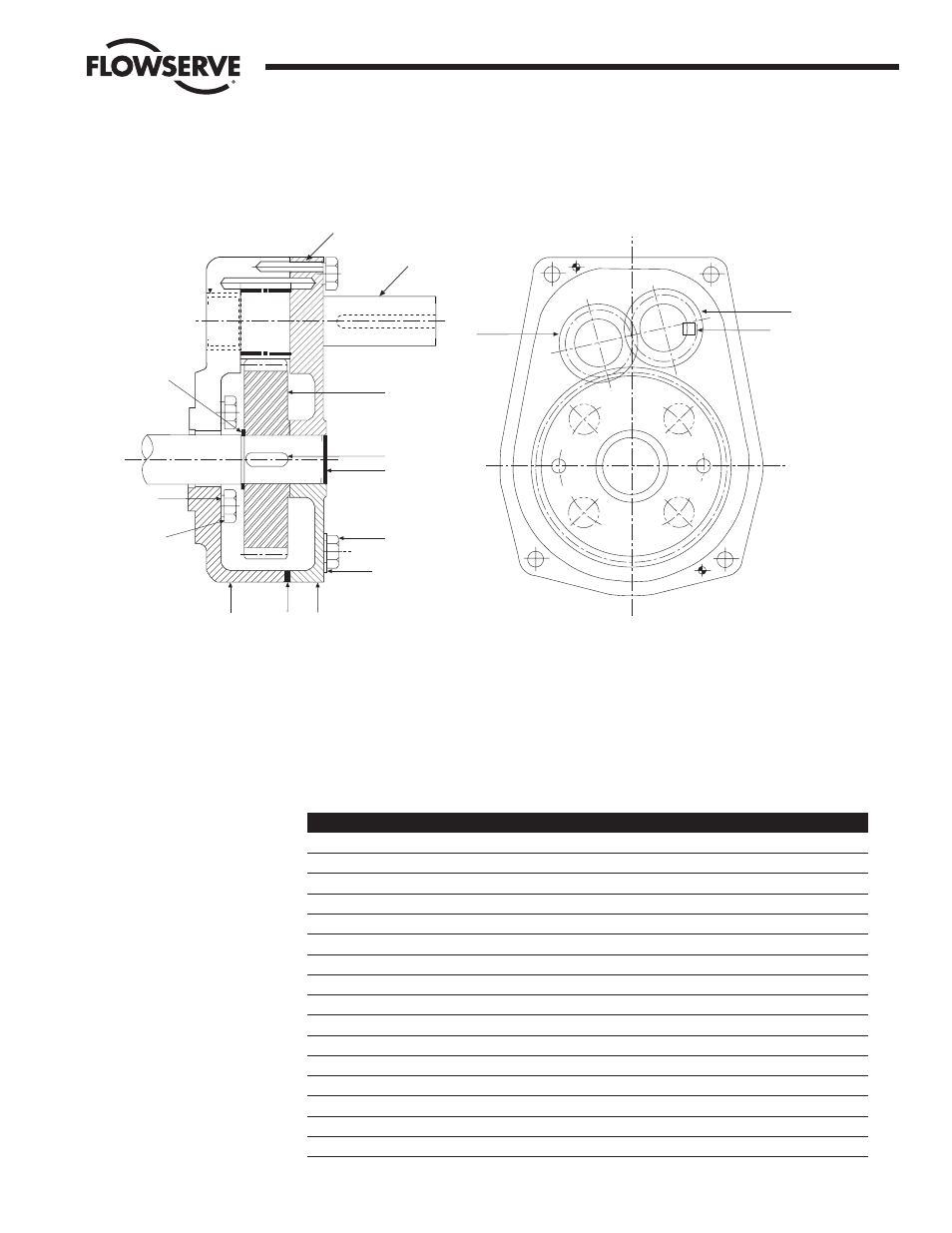

Figure 6.6 : shéma des pièces de l’engrenage cylindrique 3:1 du B320 séries 10 à 40

Tableau 6.4 : nomenclature des pièces de l’engrenage cylindrique 3:1 du B320 séries 10 à 40

Pièce

Quantité

Description

42

26A

1

Clavette

27

4

Rondelle de frein

28

4

Vis de montage à tête hexagonale

29

1

Anneau élastique

30

1

Capsule d'engrenage cylindrique

31

1

Couvercle d'engrenage cylindrique

32

5

Coussinet

33

2

Goupille de positionnement

34

4

Vis de montage à tête hexagonale

35

4

Rondelle de frein

36

2

Bouchon d'obturation

37

1

Arbre et pignon d'entrée

38

1

Engrenage intermédiaire

39

1

Clavette

40

1

Engrenage de sortie

46

1

Joint torique

38

37

39

32

30

33

40

29

36

26A

31

34

35

37

46

28

27
