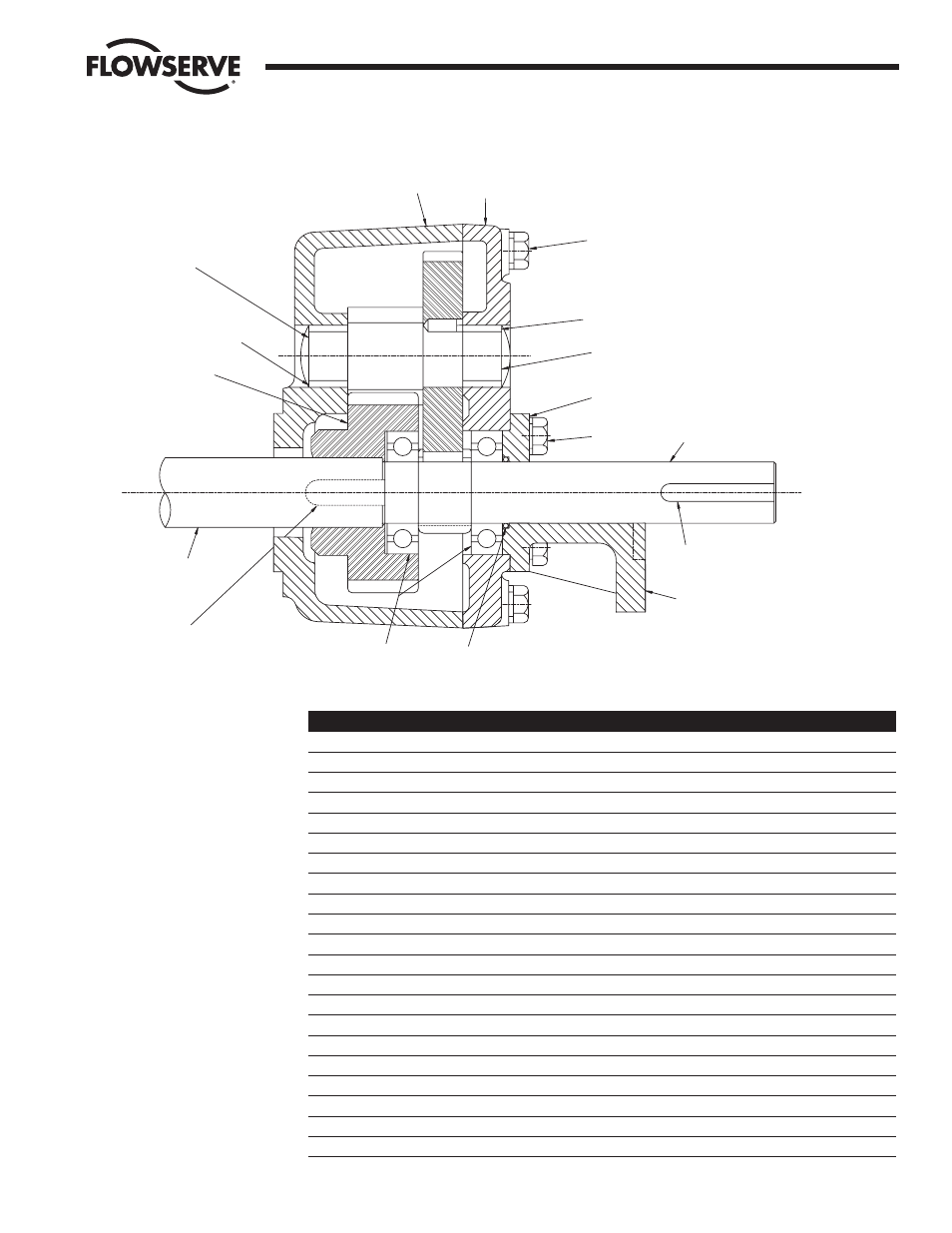

Figure 6.7 : shéma des pièces de l’engrenage cylindrique 6,3:1, 10,3:1 et 10,8:1 pour le B320 séries 50 à 80
Tableau 6.5 : nomenclature des pièces de l’engrenage cylindrique 6,3:1, 10,3:1 et 10,8:1 pour le B320 séries 50 à 80
Pièce
Quantité
Description
42
21A
1
Pignon droit
261
2
Clavette
30
1
Capsule d'engrenage cylindrique
31
1
Couvercle d'engrenage cylindrique
32
1
Coussinet
32A
1
Coussinet
33
2
Goupille de positionnement (ne figure pas ici)
34
8
Vis de montage à tête hexagonale
35
12
Rondelle de frein
36
2
Bouchon
37
1
Arbre et pignon d’entrée
39
1
Clavette
40
1
Engrenage final
44
1
Flasque patéral
45
2
Roulement à billes
46
1
Joint torique
47
4
Vis de montage à tête hexagonale
48
1
Sous-assemblage engrenage intermédiaire
51
1
Adaptateur motorisé (si requis)
53
8
Vis à tête cylindrique (interne, ne figure pas ici)
54
8
Rondelle de frein (collet montant, ne figure pas ici)
48
40
30
31
34
35
32
36
44
47
35
37
21A
26A
45
46
51
39
32A
