Flowserve B320 Series - Manuel (Page 31)

Manuel d’installation et de maintenance du B320 FCD LMFIM3201-00 6-18
Flow Control
Limitorque Actuation Systems

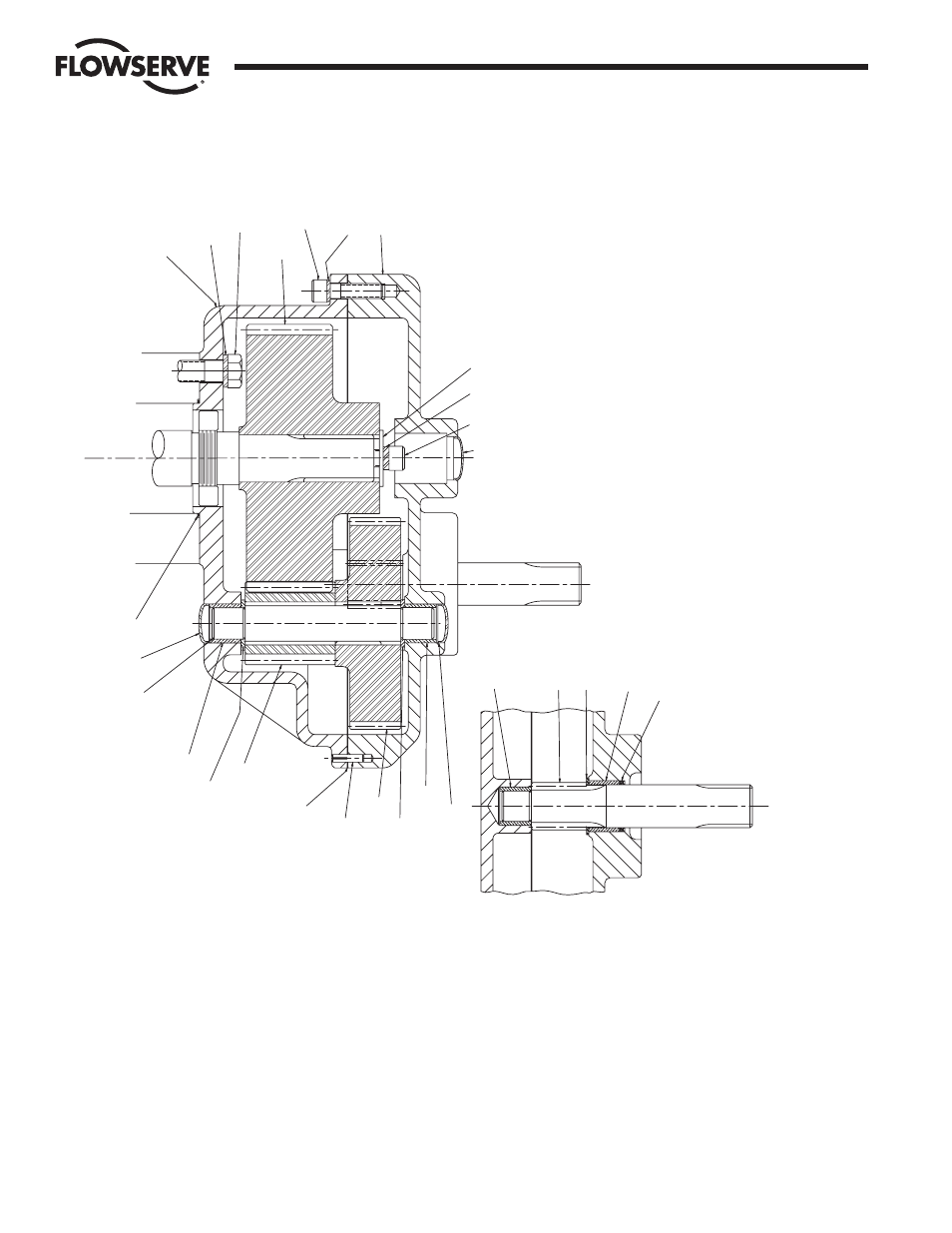

Figure 6.9 : shéma des pièces de l’engrenage cylindrique 17,5:1 pour le B320-90
210
209
205
204
214
212
210
213
219
203
214
209
202 209
223
200
215
218
217
216
220
222
206
221 201
211
208 207
