Maintenance
Contrôle fonctionnel
1.
Glisser le dispositif de nettoyage H en position centrale. Un défaut est ainsi simulé.
2.
La DEL défaut est allumée et le contact relais défaut s'ouvre. Ensuite, le code de défaut E03 apparaît
d'abord puis le code de défaut E08.
3.
Ramener le dispositif de nettoyage H à la position de départ. L'appareil doit revenir automatiquement
dans le mode normal.

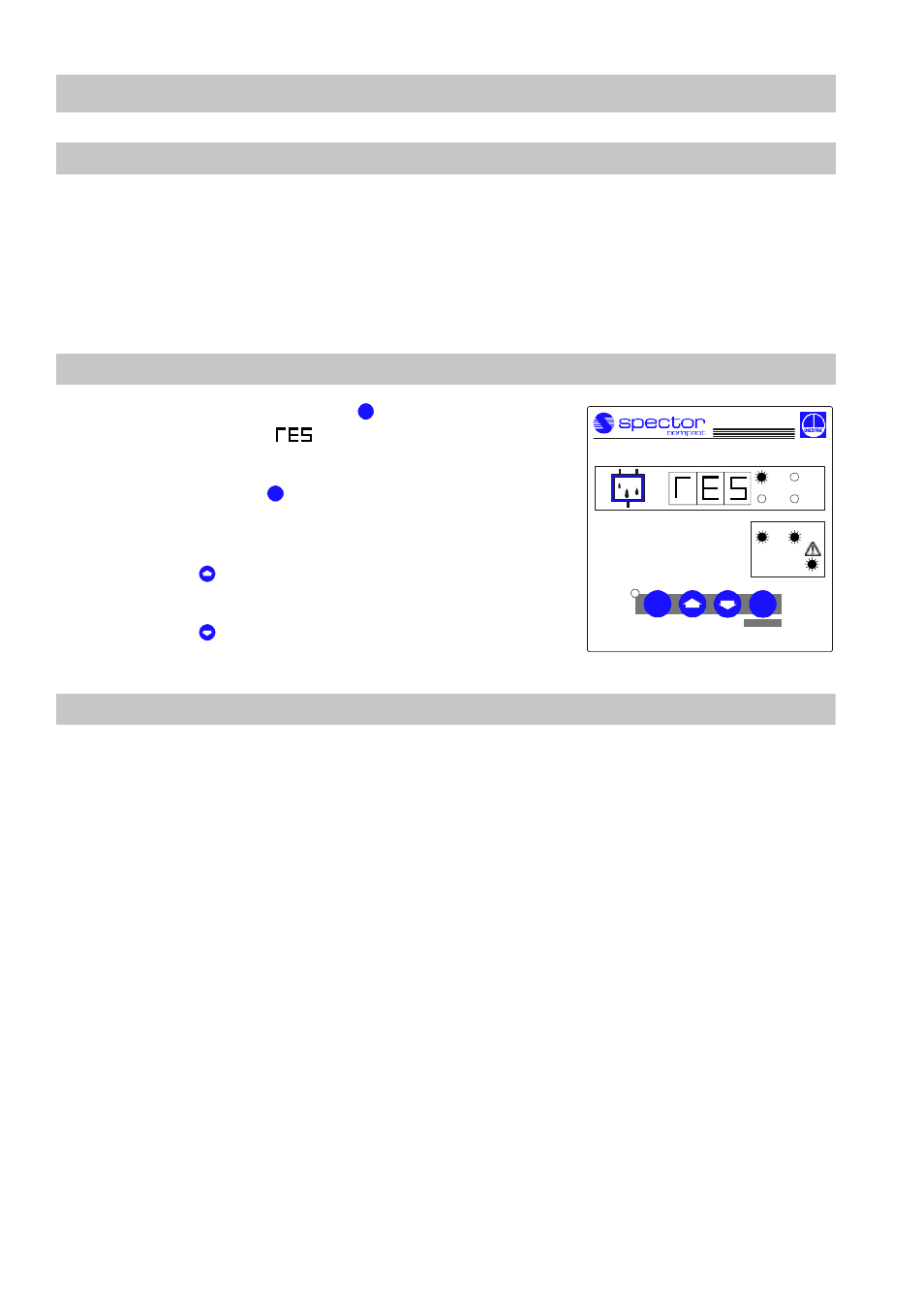

Test fonctionnel relais alarme 1, alarme 2 et défaut
1.
Appuyer brièvement sur la touche
. Le mode test est activé
pendant 10 secondes.
apparaît sur l'affichage à 7
segments.
2.
Appuyer sur la touche
. Pendant la durée d'appui sur la touche,
la DEL alarme 1 est allumée et le contact relais alarme 1 est
ouvert.
3.
Appuyer sur
. Pendant la durée d'appui sur la touche, la DEL
alarme 2 est allumée et le contact relais alarme 2 est ouvert.
4.
Appuyer sur
. Pendant la durée d'appui sur la touche, la DEL
défaut est allumée et le contact relais défaut est ouvert.
Dysfonctionnements
1.
Le convertisseur de mesure ne fonctionne pas aucune fonction, aucun affichage.
Défaut : Fusible de l'appareil défectueux.
Remède : Remplacer le fusible de l'appareil, contrôler le raccordement au réseau.
Défaut : Absence des tensions internes du système. Les trois DEL vertes sur la platine inférieure ne
s'allument pas simultanément.
Remède : Contrôler le raccordement au réseau ou remplacer le convertisseur de mesure.
2.
La valeur de mesure augmente continuellement de 1 ppm/jour ou plus lentement (entrée de corps
étrangers exclue).
Défaut : Augmentation de l'encrassement du tube en verre U.
Remède : Actionner plus souvent le dispositif de nettoyage H.
ALARM
1
2
ppm
sec
cal
0
OIL
Test
P
E
E
P
