19
Raccordement électrique
suite
Outils
Tournevis cruciforme, taille 1 et 2
Tournevis à fente, taille 2,5, entièrement isolé suivant VDE 0680
Pince à dénuder

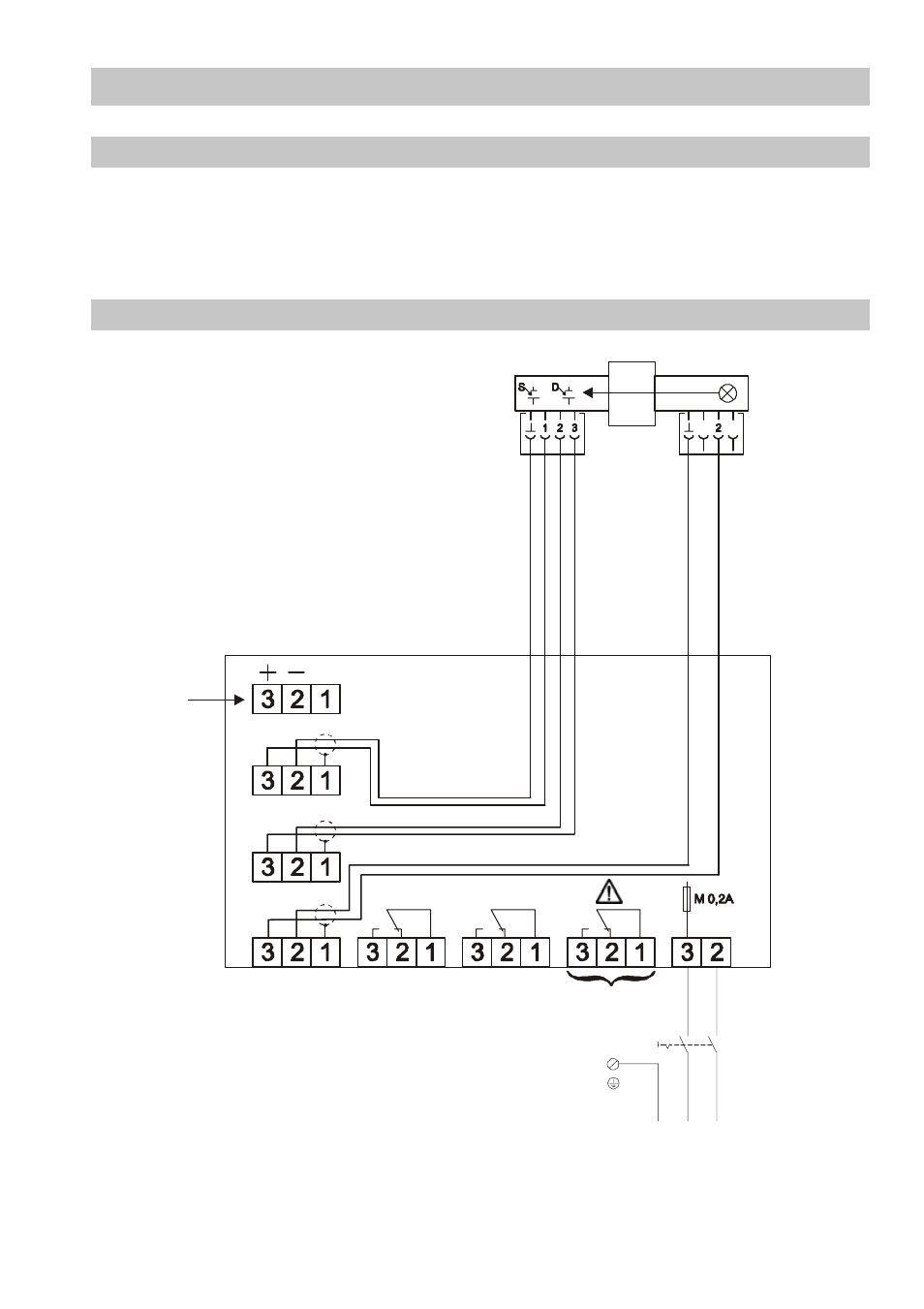

Schéma de raccordement ORG 12 / 22 ORT 6
Interrupteur
0/4 20 mA
R
≤ 500 Ω
Convertisseur de mesure ORT 6
Elément de détection ORG ...
S
D
L
Alarme 2 Alarme 1
L N
Défaut
PE L N
Vis de mise à la terre
Fig. 10
