24
Mise en service
suite
Calibrage 100%
Le standard de turbidité 20 ppm fourni S doit être installé sur l'émetteur de lumière G de l'élément de
détection. Desserrer les écrous de raccord (intérieurs) sur le tube R pour retirer l'émetteur de lumière Q
du corps T de la robinetterie transparente. Positionner le standard de turbidité S sur le tube R noir
visible de sorte que l'écran qui se trouve dans le standard de turbidité S recouvre exactement l'écran dans
le tube R. Remettre l'émetteur de lumière Q en place. Le détrompeur dans le corps T doit entrer dans
la rainure du tube R. Serrer à fond les écrous de raccord (intérieurs).
Assurez vous qu’il y a encore du fluide pour le calibrage 0 dans la robinetterie.

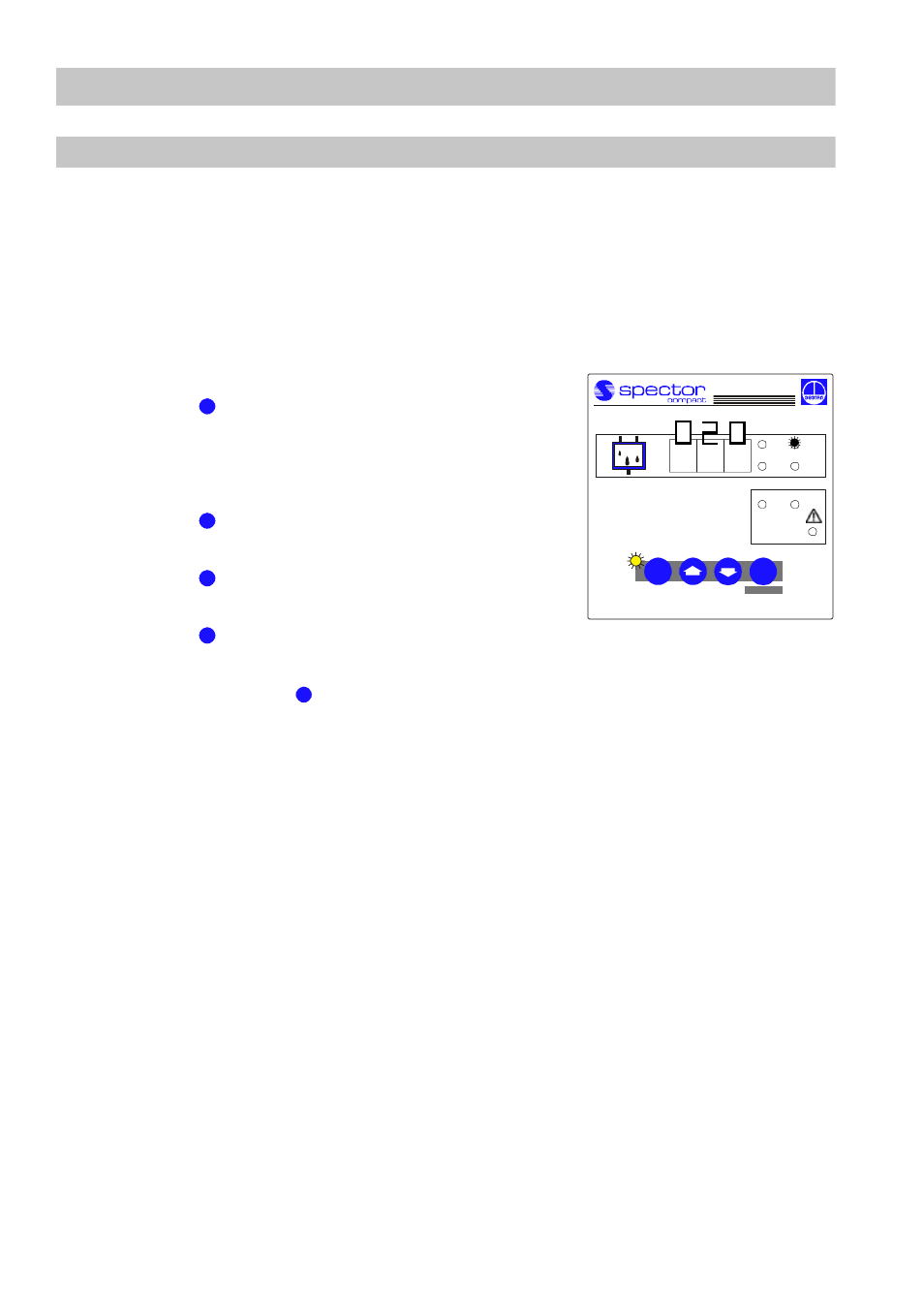

Autres réglages du convertisseur de mesure :
1. Appuyer sur , la DEL P jaune est allumée.
2. Appuyer jusqu’à ce que la DEL cal de calibrage soit allumée.
La valeur de calibrage (chiffres) enregistrée en dernier est
affichée.
3. Appuyer sur , la DEL P jaune et l’affichage à 7 segments
clignotent.
4. Appuyer sur , la valeur 100% est reprise, la DEL P jaune et
l’affichage à 7 segments sont allumés.
5. Appuyer sur , l’appareil passe en mode normal, 20ppm est
affiché et la DEL ppm de dimensions est allumée.
Quitter : Appuyer deux fois sur , la DEL P jaune est de nouveau allumée.
Démonter de nouveau le standard de turbidité S sur l’élément de détection et le conserver avec soin, afin
qu’il ne puisse être rayé.
P
P
E
E
P
ALARM
1 2
ppm
sec cal
0
OIL
Test
P E
