25
Mise en service
suite

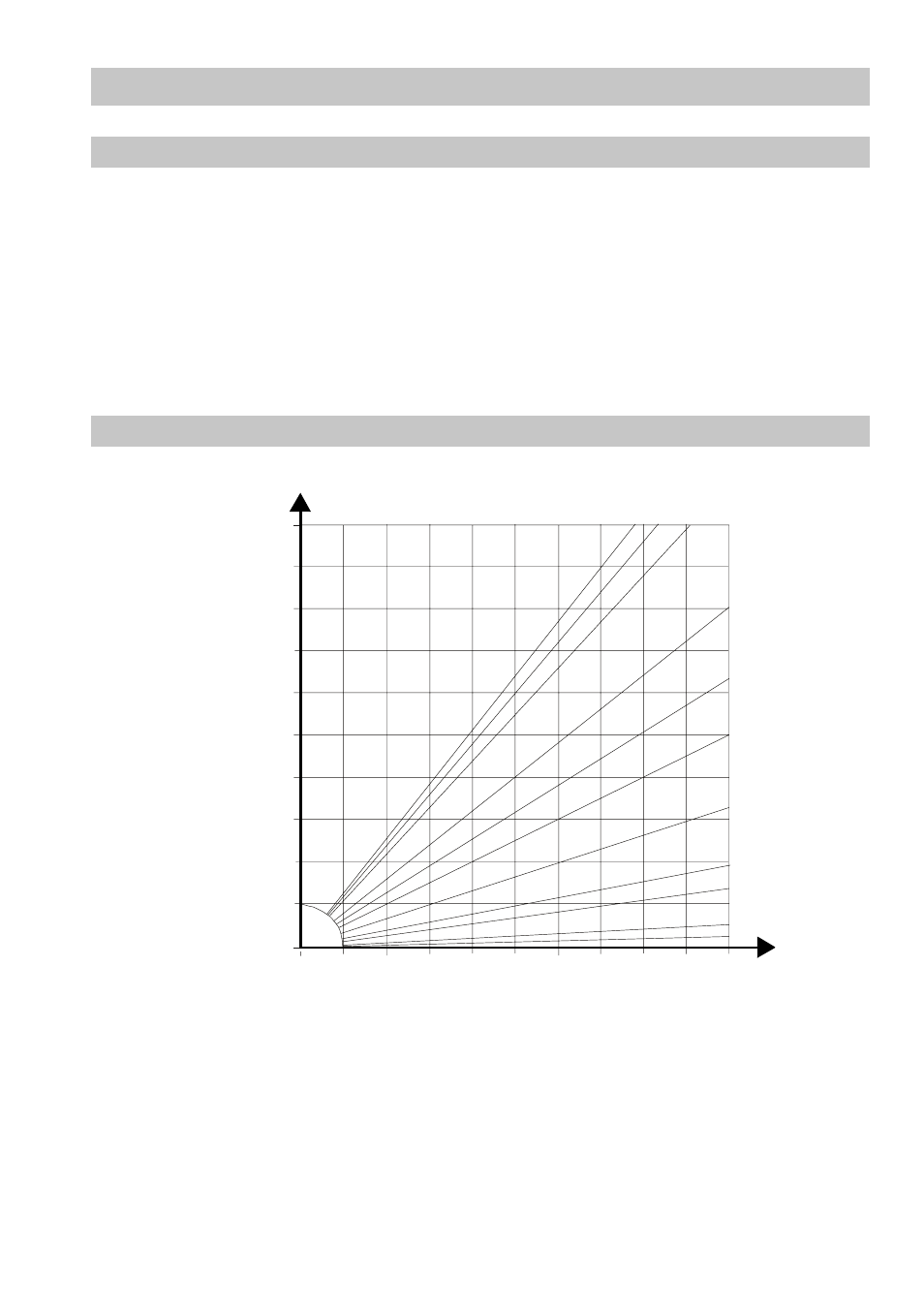

Courbes de turbidité de l'huile
La teneur en solides dans le liquide est déterminée à en mesurant la lumière diffusée. Avec une même
teneur en solides, l'intensité de la lumière diffusée ou le degré de turbidité dépend cependant de :
la taille des particules (degré d'émulsion)
la forme des particules
les propriétés optiques des particules
Lorsque la turbidité est causée par des huiles ou des graisses, le degré d'émulsion est particulièrement
important.
Affichage des différents matériaux dans le fluide
1
Mazout EL, 15 °C, émulsion grossière
7
Xylène, 80 °C, émulsion fine
2
Mazout EL, 15 °C, émulsion fine
8
Jus de baies rouges, concentré
3
Mazout EL, 80 °C, émulsion fine
9
Jus de baies noires, concentré
4
Huile moteur SAE15W40, 15 °C,
émulsion fine
0
Lait écrémé avec une teneur en graisse de
0,1 %, par rapport à la concentration en graisse
5
Huile végétale, 15 °C, émulsion fine
!
Huile de turbine T68, huile de moteur M68
6
Xylène, 20 °C, émulsion fine
2 4 6 8 10 12 14 16 18 20
Concentration [ µl/l] = [ppm]
25
20
15
10
5
3 5 2
4
!
1
0
8
6
9
7
Affichage [ppm]
