Raccordement électrique
suite

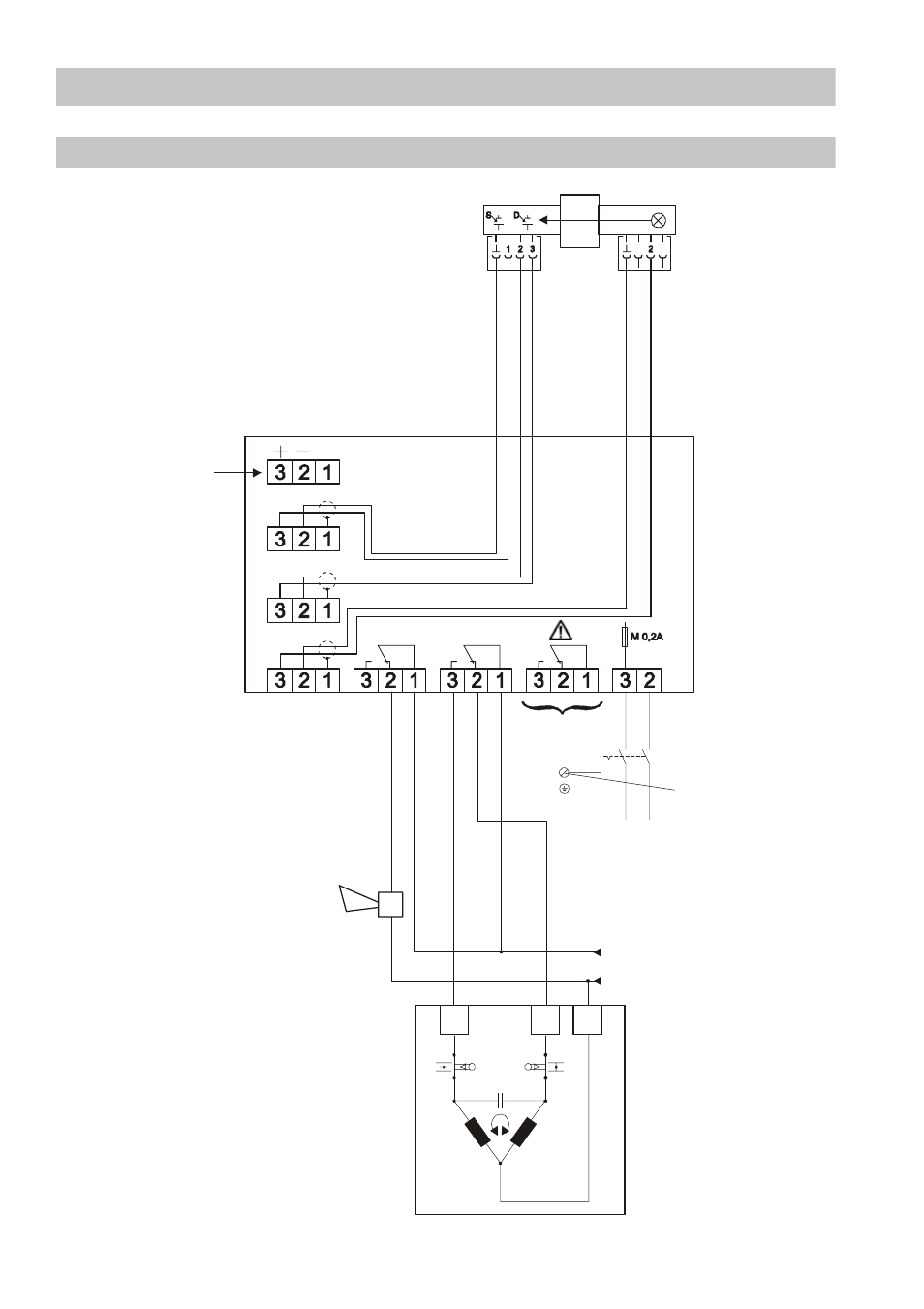

Schéma de raccordement ORG 12 / 22 ORT 6 avec distributeur à 3 voies
0 /4 20 mA
R
≤ 500 Ω
Interrupteur
Convertisseur de mesure ORT 6
Elément de détection ORG ...
S
D
L
Alarme 2 Alarme 1
L N
Défaut
PE L N
Vanne OUVERTE: Le fluide passe.
Vanne FERMEE:
Le fluide est évacué
ou retenu.
Vis de mise à la terre
N
L
Fig. 11
