14
Montage
suite
Elément de détection ORG 12, ORG 22
suite

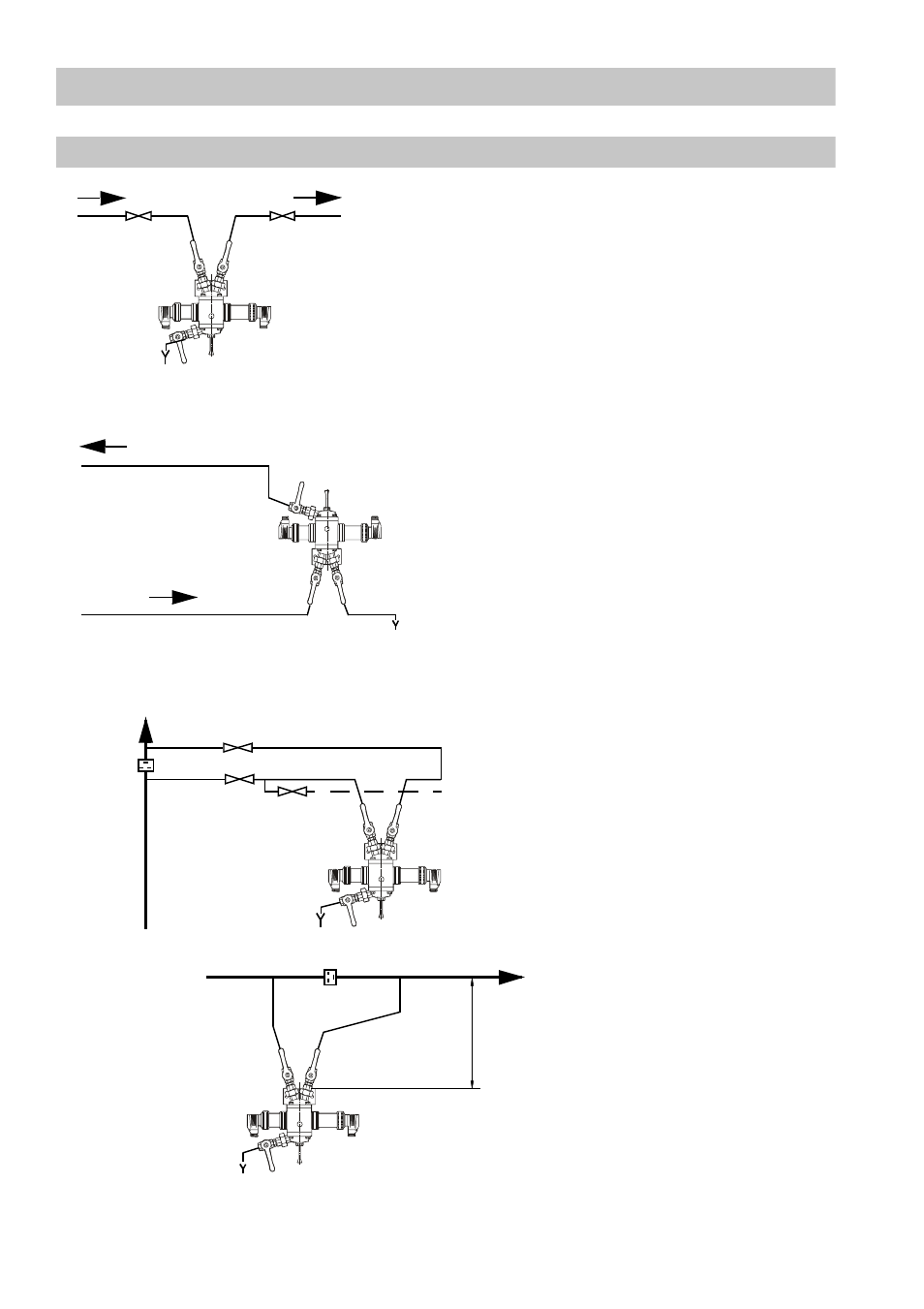

Capteur installé sur une prise
d'échantillon. Par exemple : traitement
d'eau, filtrage de bière, perméat en aval
osmose inverse.
Montage pour des condensats avec
solides en suspension. Lorsque la
position de montage correspond aux
Fig. 4 à 6, des solides peuvent se
déposer sur le dispositif de nettoyage et
rayer le tube en verre U rapidement lors
de l'actionnement du piston.
Capteur installé sur le by pass d'une
ligne avec débit vers le haut.
Capteur installé sur une conduite
transportant une faible quantité de gaz.
Par exemple : conduite de condensats
suffisamment dimensionnée
(revaporisation) en aval du purgeur.
*) Prélever le fluide de la conduite
principale sur le côté par le bas (à 45°),
afin que ni l'air ni les saletés ne
parviennent dans le bypass.
Entrée
Dispositif de nettoyage, écoulement en V,
aération automatique
Dispositif de nettoyage
Sortie
H
≥
50
0
Fig. 2
Fig. 3
Fig. 4
Fig. 5
*)
Sortie
Entrée
