MANUEL D’UTILISATION NM FRANCAIS 71576389 - 11/09
Page 30 de 52
b) S'assurer que son installation est conforme aux
dispositions de cette notice.
c) Contacter le service clientèle de FLOWSERVE
si le problème subsiste.
6.2.4 Garnitures mécaniques
L'entretien courant se limite au contrôle d'étanchéité.
Il faut déceler la moindre fuite qui est annonciatrice
d'un début de détérioration des faces de frottement
ou des éléments d'étanchéité secondaire de la
garniture (joints, soufflets, membranes
synthétiques). Il convient alors d'arrêter la machine
le plus vite possible et de confier la remise en état à
un réparateur agréé.
6.2.5 Presse-étoupe
6.2.5.1 Pompe équipée d'un presse-étoupe
Un presse-étoupe bien rodé et réglé correctement
ne nécessite que très peu d'entretien.
Si, dans le temps, les fuites deviennent trop
importantes, on procédera à un resserrage du
fouloir, pour les ramener à un niveau normal.
Dans le cas où un nouveau serrage n'est plus
possible, il faut regarnir le presse-étoupe.
6.2.5.2 Démontage et expertise du presse-étoupe
a) Enlever les grilles de protection.
b) Reculer le fouloir.
c) Extraire les anneaux de tresse à l'aide d'un
extracteur conçu à cet effet (y compris la
lanterne si elle existe ; repérer sa position et son
sens de montage).
d) Contrôler avec soin l'état de surface de la
chemise ; la présence de nombreux sillons
marqués implique son remplacement.
e) Nettoyer avec soin les différents éléments
constitutifs du presse-étoupe.

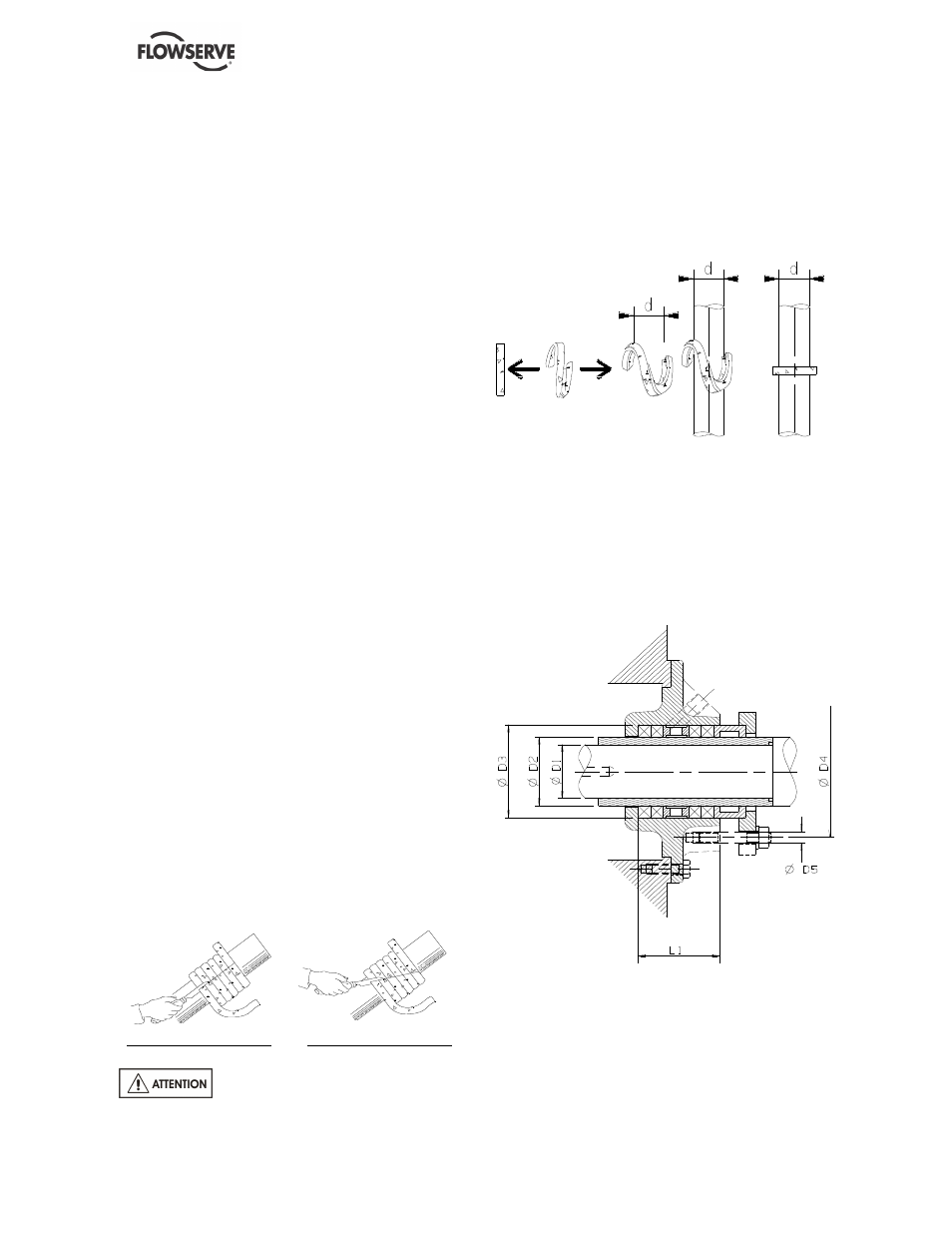

6.2.5.3 Montage tresses
L'anneau tressé doit être coupé de façon à obtenir
un léger serrage sur le diamètre extérieur et un jeu
initial entre la chemise et l'anneau tressé.
Pour cela, enrouler la tresse en hélice à spires
jointives autour de la chemise d'arbre ou d'un
mandrin de même diamètre. (Prendre toute
précaution pour ne pas rayer la chemise).
Exemple de coupe droite Exemple de coupe biaise
Il faut assurer un serrage sur le
boîtier et non sur la chemise.
MISE EN PLACE DES ANNEAUX
Suivre les recommandations suivantes :
a) Montage de l'anneau tressé en S.
b) Décalage de la coupe d'environ 90° entre deux
anneaux.
c) Montage anneau après anneau.
Après avoir mis en place le dernier anneau, accoster
le fouloir sur les tresses en resserrant les écrous à la
main.
A la fin de cette phase de serrage, on doit pouvoir
tourner l'arbre à la main sans plus d'effort qu'avant
le montage des tresses.
