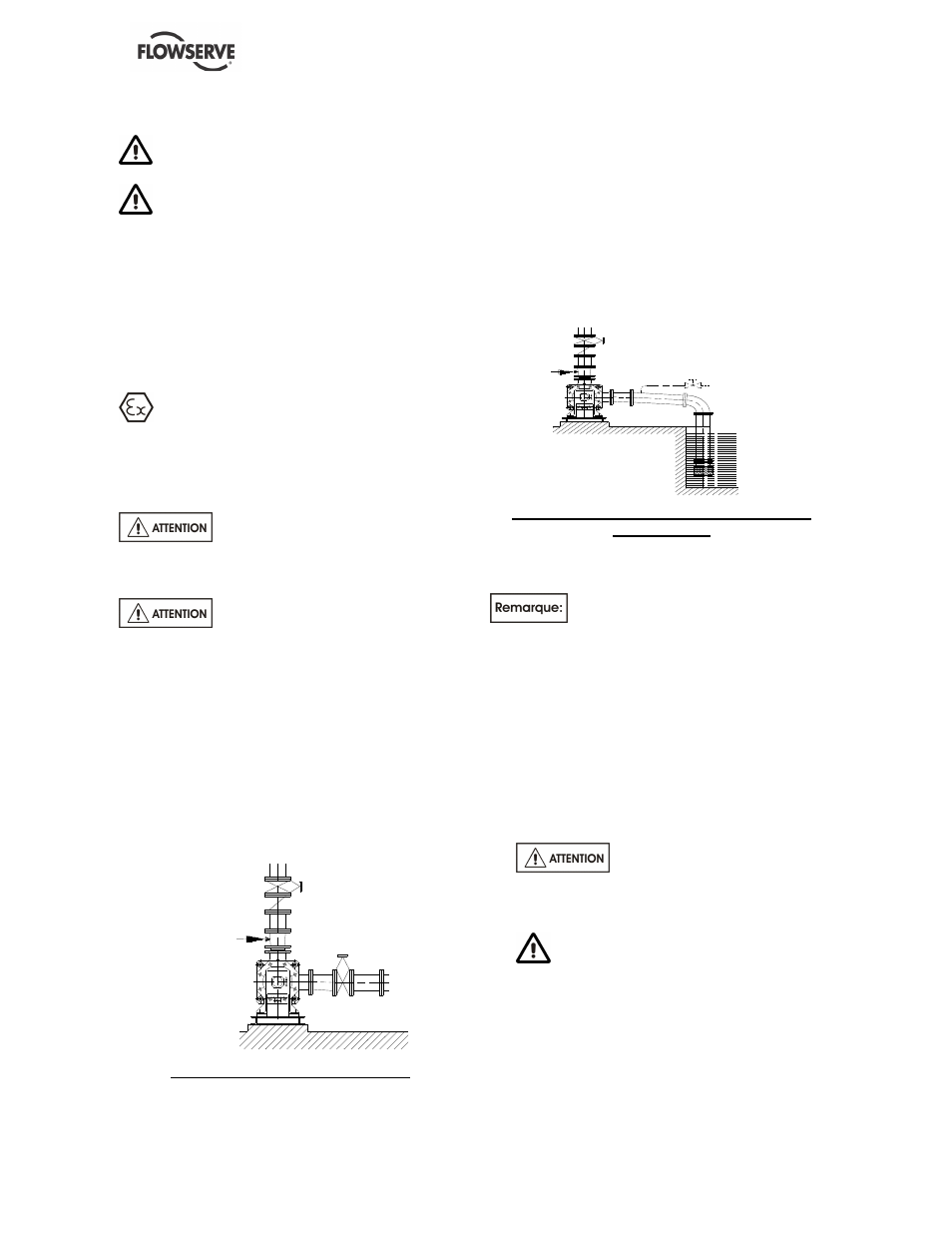

MANUEL D’UTILISATION NM FRANCAIS 71576389 - 11/09
Page 22 de 52
5.3 Protection
Le groupe est livré avec une protection
installée.
La boulonnerie de la protection doit rester
solidaire de celle-ci.
Lors du démontage des protections, la boulonnerie
doit être enlevée de telle sorte qu’elle reste solidaire.
Lorsque le dispositif de protection est enlevé ou
endommagé, assurez-vous que toutes les
protections soient convenablement remontées avant
de redémarrer.
5.4 Amorçage et alimentations
auxiliaires
S'il existe un risque que la pompe soit mise en
fonctionnement à vanne fermée générant des
températures de surface externe du corps et de
liquide élevées, nous recommandons aux
utilisateurs d'installer un dispositif de protection de
température de surface externe.
Vérifier que tous les systèmes
électriques, hydrauliques, pneumatiques,
d'étanchéité et de lubrification (comme il y a lieu)
sont raccordés et fonctionnent.
Vérifier que la tuyauterie d'aspiration
et le corps de la pompe sont complètement remplis
de liquide avant de démarrer la pompe et de la faire
fonctionner en continu. Ces opérations doivent être
exécutées par un personnel qualifié.
5.4.1 Amorçage d'une pompe en charge
a) Fermer la vanne de refoulement, remplir la
pompe en ouvrant la vanne à l’aspiration.
b) Laisser l’air s’échapper en démontant les
bouchons situés sur les corps d’aspiration et de
refoulement (pour les pompes 102-122-152-202-
252-352 NM) pour les pompes 32 à 201 NM, les
bouchons se situent sur les tuyauteries.
Echappement de
l’air
Amorçage d’une pompe en charge
5.4.2 Amorçage d'une pompe en aspiration
* Avec un clapet de pied :
a) Remplir la pompe et la conduite d’aspiration de
liquide à partir d’une source indépendante
(pression 1 à 2 bars).
b) Laisser s’échapper l’air en démontant les
bouchons situés sur le corps d’aspiration et de
refoulement (pour les pompes 102-122-152-202-
252-352 NM). Pour les pompes 32 à 201 NM,
les bouchons se situent sur les tuyauteries.
c) Après disparition totale de bulles d'air, remonter
les bouchons.
Echappement
de l’air Source indépendante
Amorçage d’une pompe en aspiration avec
clapet de pied
* Sans clapet de pied :
L'amorçage peut être réalisé avec un dispositif de
mise sous vide.
Les clapets de pied ne sont pas
recommandés en présence de liquide contenant des
particules solides en suspension. Ces solides
pourraient se coincer entre le siège et l'obturateur.
5.5 Démarrage de la pompe
5.5.1 Vérifications et préparation avant le premier
démarrage et après chaque intervention
Nécessairement :
a) Vérifier le serrage des différents bouchons.
b) Vérifier que le fouloir ne serre que très
légèrement les tresses.
c) Risques d'échauffement des
tresses.
d) Vérifier le sens de rotation du moteur. Se référer
à la flèche de rotation de la pompe.
e) Installer tous les dispositifs de protection
et notamment le protège-accouplement et la
grille de protection (repère [9331]) du palier.
f) Ouvrir toutes les vannes à l'aspiration (si
existantes).
g) Fermer la vanne au refoulement et le by-pass du
clapet.
h) Vérifier que toute la tuyauterie d'aspiration ainsi
que la pompe elle-même soient bien remplies.
