MANUEL D’UTILISATION NM FRANCAIS 71576389 - 11/09

Page 17 de 52

4.4 Alignement initial

Avant de connecter les

accouplements, vérifier le sens de rotation du
moteur.

4.4.1 Dilatation thermique

Normalement la pompe et le moteur

devront être alignés à la température ambiante, et
l’on devra tenir compte du coefficient de dilatation
thermique à la température de fonctionnement. Sur
les groupes pompant des liquides à haute
température, on devra les faire fonctionner à la
température réelle ; les arrêter, et immédiatement
après vérifier leur alignement.

4.4.2 Méthodes d’alignement

S’assurer que la pompe et le moteur

sont bien isolés électriquement et que les
accouplements sont déconnectés. Vérifier que les
tuyauteries d’aspiration et de refoulement sont
connectées.

L’alignement DOIT être vérifié.

Bien que la pompe soit alignée en usine, il est
probable que la pompe ait été désalignée durant le
transport ou la manutention. Si nécessaire aligner le
moteur sur la pompe et non la pompe sur le moteur.

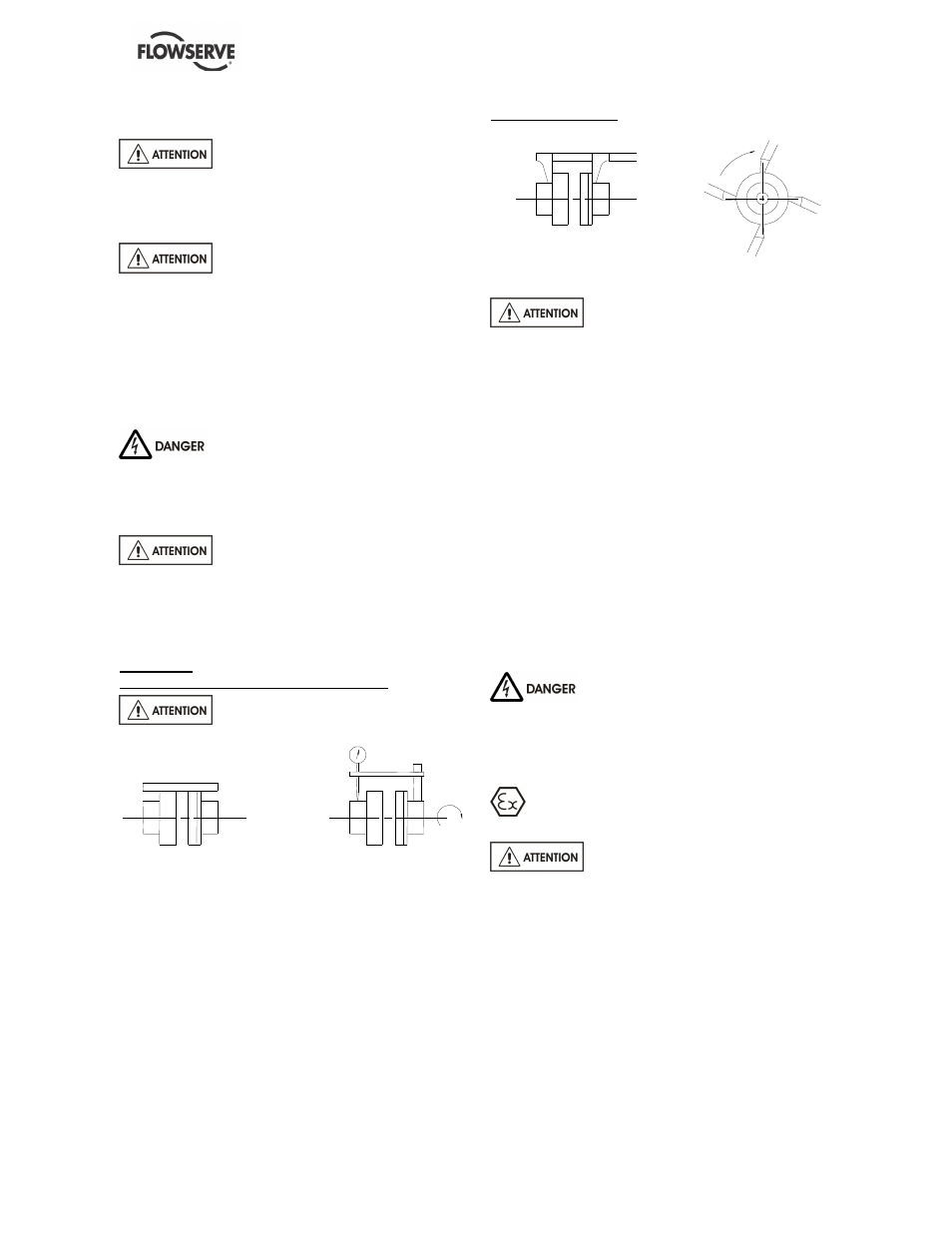

Alignement
Contrôle de parallélisme et concentricité :

Mesurer en 3 ou 4 positions avant

branchement de tuyauteries.

avec une règle

avec un comparateur

Tolérances admissibles pour moteur monté sur
roulements :
= 0.15 mm en parallélisme
= 0.1 mm angulaire

Contrôle angulaire :

avec pied à coulisse

avec jauge d'épaisseur

Un alignement définitif aura lieu après

branchement de la tuyauterie (voir § 4.5.1).

Si besoin, améliorer l'alignement des machines :

Groupe complet monté sur socle commun :

Les machines ont été préalablement alignées avec
précision dans nos ateliers. En général, un
désalignement constaté sur le site est dû à un
calage incorrect sous le socle (déformé par le
transport ou des efforts dus aux tuyauteries). Il suffit
alors de rectifier le calage sous le socle. Si cela
s'avère insuffisant, il faut en plus intervenir sur le
calage du moteur et sur les tuyauteries.

Pompe et moteur montés sur socles séparés :

Les machines ont été (ou doivent être)
préalablement montées sur leurs socles propres en
atelier. Une fois la pompe en place, elle sera
considérée comme la partie fixe. L'alignement se
fera en intervenant sur le moteur.

Ne jamais brancher le moteur

électrique avant l'achèvement complet des travaux
d'installation.

4.5 Tuyauterie

L’utilisateur doit vérifier que l’équipement est

isolé de toutes sources externes de vibration.

Des obturateurs de protection sont

installés sur les raccords de tuyauterie pour que les
matières étrangères ne puissent pas y pénétrer
pendant le transport et l'installation. Vérifier que ces
obturateurs ont été enlevés de la pompe avant de
raccorder les tuyauteries.

4.5.1 Tuyauterie d’aspiration et de refoulement
Les diamètres d'aspiration et de refoulement de la
pompe ne conditionnent pas directement les
dimensions de la tuyauterie de l'installation :
a) En première approche, choisir une vitesse

d'écoulement < 2 m/s à l'aspiration, et d'environ
3 m/s au refoulement.

b) Tenir compte du NPSH disponible qui doit être

supérieur au NPSH requis de la pompe.
