MANUEL D’UTILISATION NM FRANCAIS 71576389 - 11/09
Page 23 de 52
5.5.2 Première mise en marche de la pompe
Les vannes d'aspiration doivent être
complètement ouvertes pendant le fonctionnement
de la pompe. Ne jamais faire tourner la pompe sans
liquide, car il s'ensuivrait un grippage immédiat.
a) Mettre sous tension le moteur et contrôler la
pression de refoulement.
b) Si la pression est satisfaisante, OUVRIR
progressivement et lentement la vanne de
refoulement.
c) Ne pas faire tourner la pompe avec la vanne de
refoulement fermée plus de 30 secondes.
d) S'il n'y a PAS de pression ou si la pression est
trop FAIBLE, ARRETER la pompe. Se reporter
au tableau de détection des pannes ou avaries
pour diagnostiquer l'origine du non
fonctionnement.
Le groupe doit tourner régulièrement, sans vibration.
La pompe ne doit pas fonctionner à un débit
inférieur à 20 % (pour 32-40-50-65-80-100-125-150-
200-201 NM), 10 % (pour 102-122-152-202-252-352
NM) du débit au point de meilleur rendement).
Ne jamais retirer un bouchon lorsque la pompe
est en marche.
5.6 Fonctionnement de la pompe
5.6.1 Aération de la pompe
Aérez la pompe pour laisser s'échapper tout
l'air emprisonné, en prenant des précautions dans le
cas de liquides chauds ou dangereux.
Dans des conditions normales de fonctionnement,
une fois que la pompe a été complètement amorcée
et aérée, il ne devrait pas être nécessaire d'aérer à
nouveau la pompe.

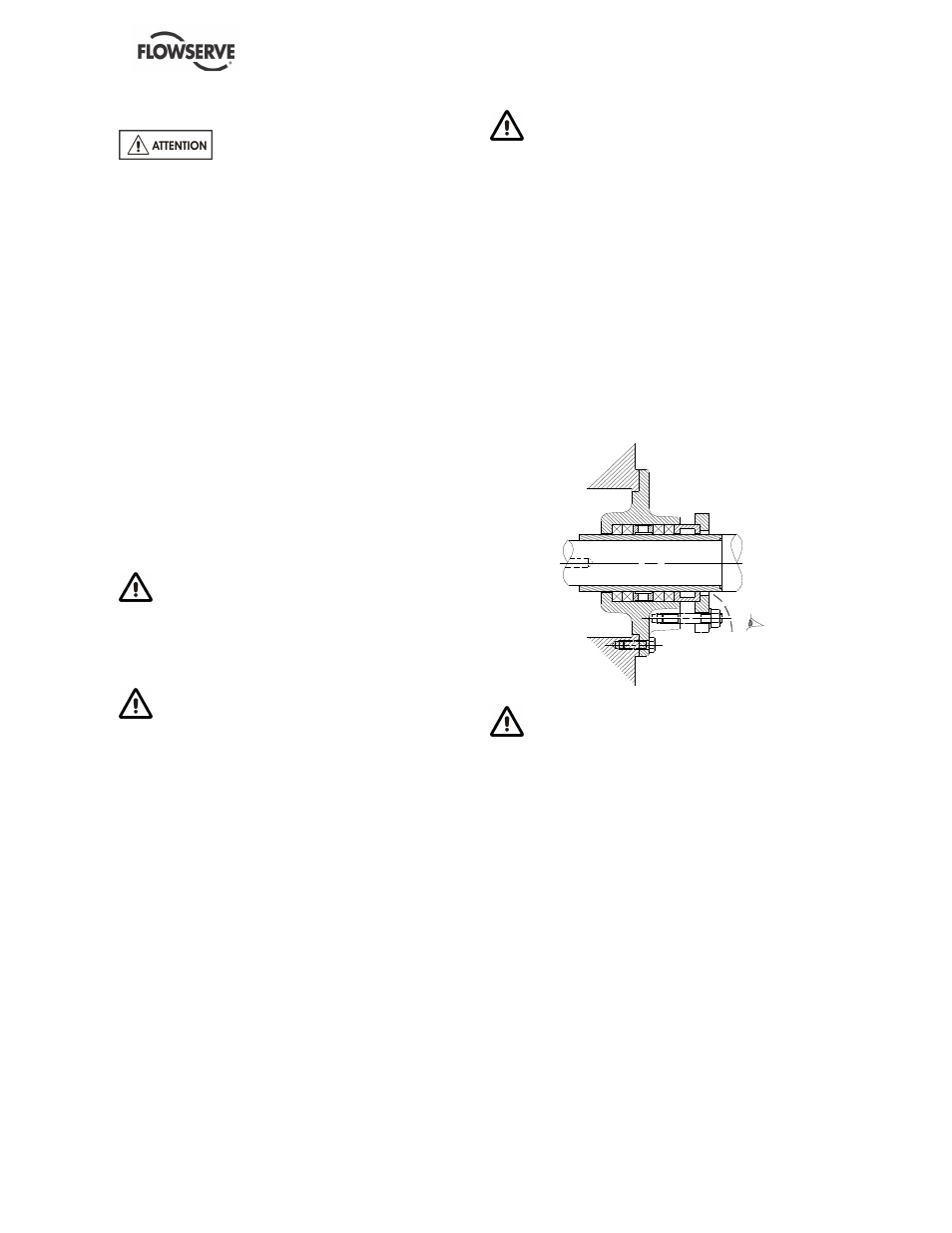

5.6.2 Pompe équipée d'un presse-étoupe
Un système d'étanchéité par tresses exige une fuite
légère, mais permanente. Pour ce faire, les écrous
du fouloir seront au départ serrés à la main. Une
fuite doit se produire peu après la mise sous
pression du presse-étoupe. En cas d'absence de
fuite, il y aura échauffement des tresses. Dans ce
cas, il est nécessaire d'arrêter la pompe pour
permettre un refroidissement avant de pouvoir
redémarrer. La pompe fonctionnant à nouveau, bien
s'assurer que la fuite obligatoire se produit
réellement au presse-étoupe.
Lors du réglage du presse-étoupe, pompe en
marche (les grilles de protection étant enlevée pour
cette opération), le régleur doit être d'une extrême
prudence. Le port de gants de protection est
obligatoire et celui-ci ne doit pas avoir de vêtements
flottants (surtout au niveau des bras) pour éviter tout
risque d'entraînement par l'arbre pompe.
Au démarrage, la pompe doit fonctionner 10 minutes
avec une fuite continue. Serrer très progressivement
les écrous de fouloir pour réduire la fuite à un niveau
acceptable. La température des tresses doit être
vérifiée après chaque serrage. Si la température
augmente rapidement, desserrer les écrous jusqu’à
diminution de la température. Attendre que la
température se stabilise avant de les resserrer à
nouveau. Les fuites ne doivent pas descendre au-
dessous de 20 gouttes par minute. La mise en place
correcte des tresses peut prendre plusieurs heures.
Les grilles de protection étant retirées lors du
réglage du presse-étoupe, elles doivent être
impérativement remises à la fin de cette opération.
En cas de pompage de liquides chauds (105 °C < t
≤
140 °C), le presse-étoupe comporte un barrage
thermique pour éviter qu’il y ait évaporation dans la
zone des tresses, qui conduirait à une destruction
rapide de la garniture d’étanchéité.
La longévité de l’étanchéité est d’autant plus grande
que les fuites sont faibles et le refroidissement plus
efficace (débit et température de l’eau de
refroidissement).
5.6.3 Pompe équipée d'une garniture mécanique
Une garniture mécanique assure une étanchéité
sans fuite et ne requiert aucun réglage. Néanmoins
si une légère fuite se produisait au démarrage, elle
doit disparaître après un temps de rodage des faces
de frottement.
