MANUEL D’UTILISATION NMD, NMAD FRANCAIS 71576336 - 10/10
Page 26 de 40
6.2.2 Inspections courantes (journalières /
hebdomadaires)
Les vérifications suivantes doivent
être effectuées et les mesures appropriées doivent
être prises pour remédier à tout dysfonctionnement :
a) Contrôler le comportement de la pompe en
fonctionnement : niveau de bruit, vibrations,
température des paliers, débit et pression.
b) S'assurer qu'il n'y a aucune fuite anormale, ni
sur la pompe, ni sur les paliers/étanchéités
statiques et dynamiques et que les dispositifs
auxiliaires d'étanchéité (si existants) soient bien
alimentés et fonctionnent normalement.
c) Pompe équipée d'un presse-étoupe : fuites de
20 gouttes/minute.
d) Pompe équipée d'une garniture mécanique :
fuite nulle.
e) Vérifier le niveau d'huile sur le voyant de niveau
du palier. Pour une pompe équipée de
graisseurs, contrôler le nombre d'heures depuis
la dernière intervention, et compléter si
nécessaire.
6.2.3 Contrôles périodiques (tous les six mois)
a) Contrôler la fixation et la
corrosion éventuelle des tiges et boulons
d'ancrage.
b) Consulter le cahier de fonctionnement pour
déterminer si l'huile/graisse du palier doit être
changée.
c) L'accouplement doit être contrôlé pour son
alignement correct et l'usure des éléments
d'entraînement.
Si une opération de surveillance montre
un fonctionnement anormal du groupe motopompe,
l'utilisateur doit :
a) Consulter la rubrique "incidents de
fonctionnement" chapitre 7 de cette notice pour
mettre en oeuvre les éventuelles solutions
préconisées.
b) S'assurer que son installation est conforme aux
dispositions de cette notice.
c) Contacter le service clientèle de FLOWSERVE
si le problème subsiste.
6.2.4 Garnitures mécaniques
L'entretien courant se limite au contrôle d'étanchéité.
Il faut déceler la moindre fuite qui est annonciatrice
d'un début de détérioration des faces de frottement
ou des éléments d'étanchéité secondaire de la
garniture (joints, soufflets, membranes
synthétiques). Il convient alors d'arrêter la machine
le plus vite possible et de confier la remise en état à
un réparateur agréé.
6.2.5 Presse-étoupe
6.2.5.1 Pompe équipée d'un presse-étoupe
Un presse-étoupe bien rodé et réglé correctement
ne nécessite que très peu d'entretien.
Si, dans le temps, les fuites deviennent trop
importantes, on procédera à un resserrage du
fouloir, pour les ramener à un niveau normal.
Dans le cas où un nouveau serrage n'est plus
possible, il faut regarnir le presse-étoupe.
6.2.5.2 Démontage et expertise du presse-étoupe
a) Enlever les grilles de protection.
b) Reculer le fouloir.
c) Extraire les anneaux de tresse à l'aide d'un
extracteur conçu à cet effet (y compris la
lanterne si elle existe ; repérer sa position et son
sens de montage).
d) Contrôler avec soin l'état de surface de la
chemise ; la présence de nombreux sillons
marqués implique son remplacement.
e) Nettoyer avec soin les différents éléments
constitutifs du presse-étoupe.
6.2.5.3 Montage tresses
L'anneau tressé doit être coupé de façon à obtenir
un léger serrage sur le diamètre extérieur et un jeu
initial entre la chemise et l'anneau tressé.
Pour cela, enrouler la tresse en hélice à spires
jointives autour de la chemise d'arbre ou d'un
mandrin de même diamètre. (Prendre toute
précaution pour ne pas rayer la chemise).

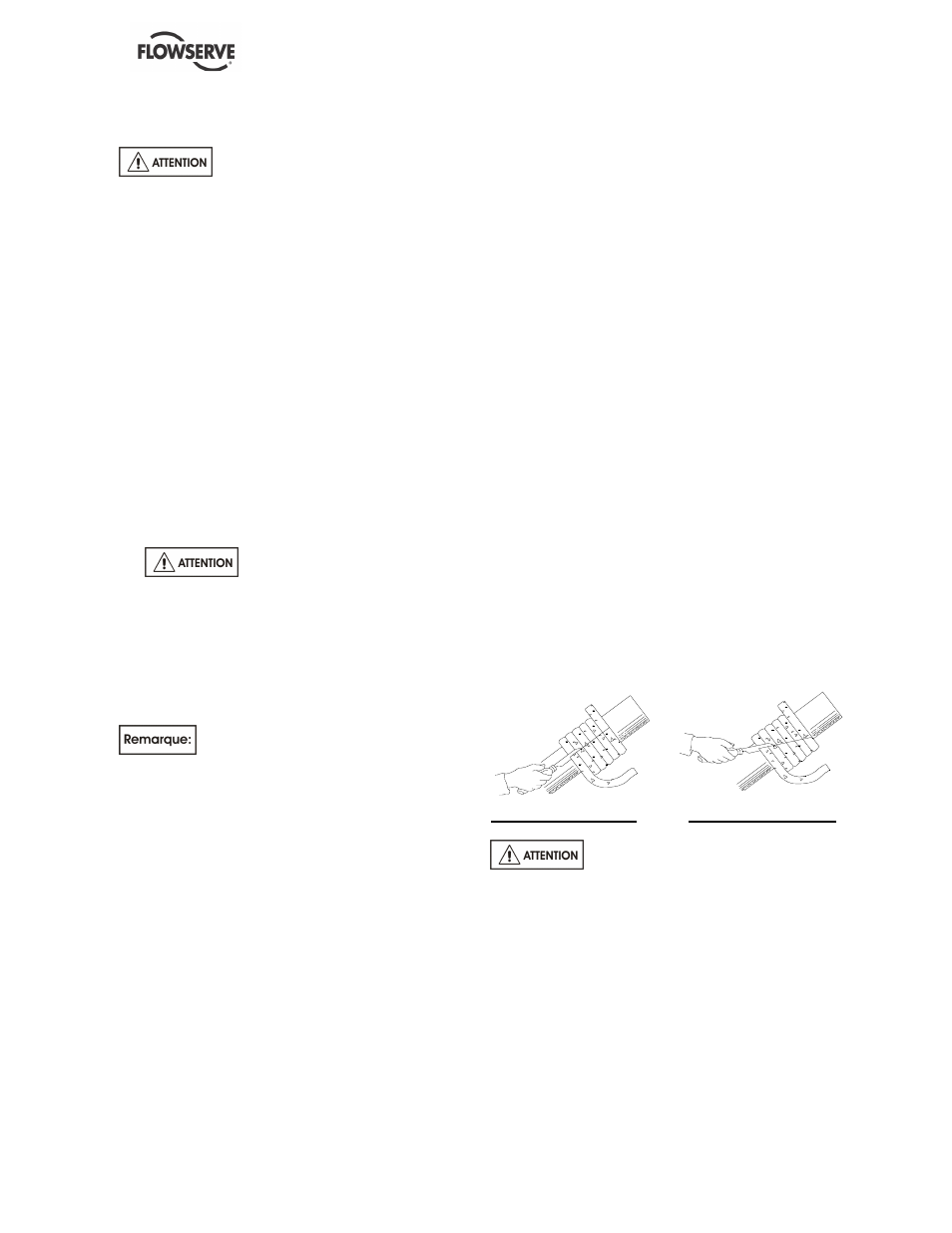

Exemple de coupe droite Exemple de coupe biaise
Il faut assurer un serrage sur le
boîtier et non sur la chemise.
