MANUEL D’UTILISATION NMD, NMAD FRANCAIS 71576336 - 10/10
Page 16 de 40

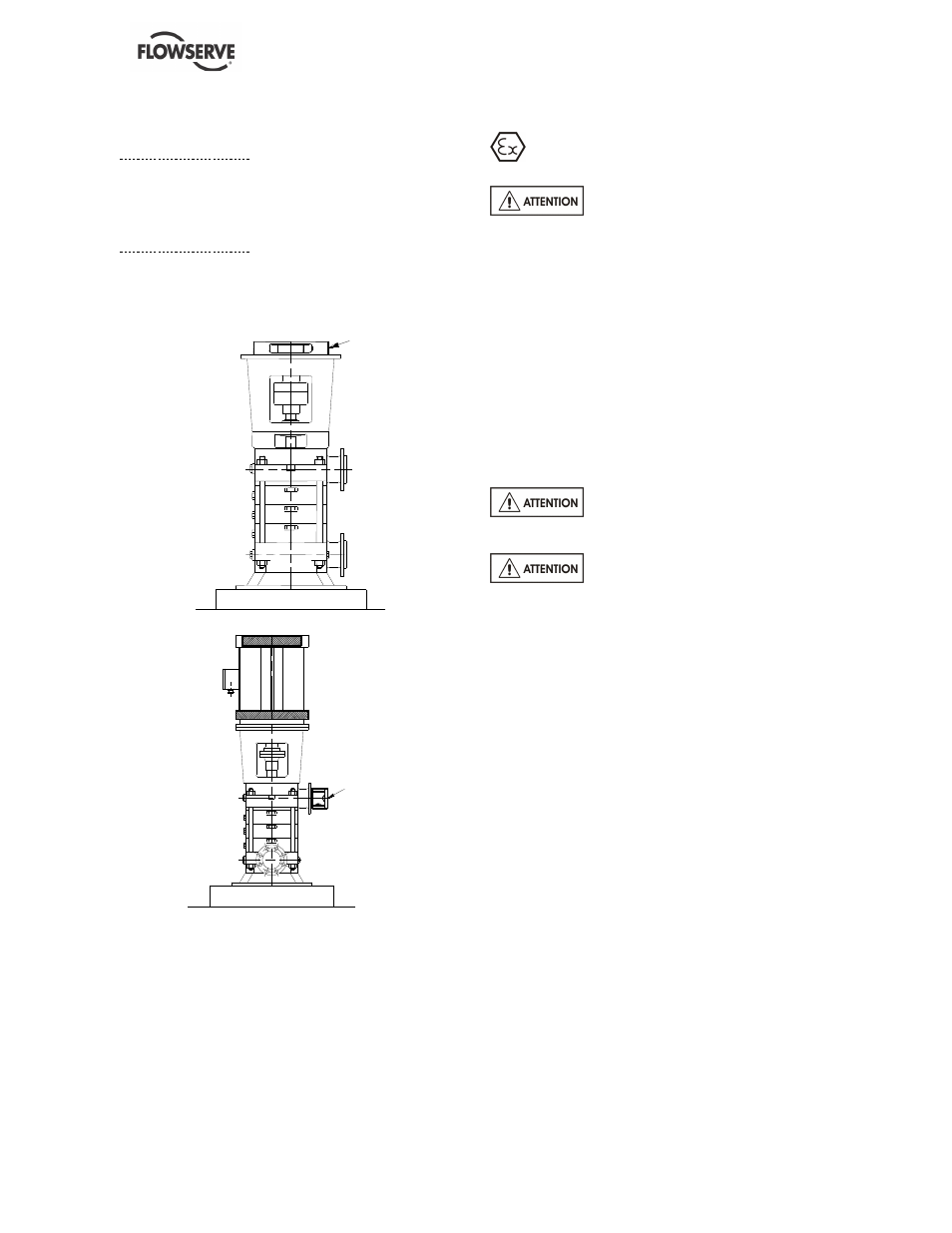

4.3 Mise à niveau
Pompe sans moteur :
•
Mise à niveau sur le support moteur avec un
niveau
•
Défaut admissible 0.5 mm pour 1 mètre
•
Caler sous la pompe
Pompe avec moteur :
•
Mise à niveau sur la bride d’aspiration et la bride
de refoulement avec un niveau à cadre
•
Défaut admissible 0.5 mm pour 1 mètre
•
Caler sous la pompe
NIVEAU
NIVEAU A
CADRE
4.4 Tuyauterie
L’utilisateur doit vérifier que l’équipement est
isolé de toutes sources externes de vibration.
Des obturateurs de protection sont
installés sur les raccords de tuyauterie pour que les
matières étrangères ne puissent pas y pénétrer
pendant le transport et l'installation. Vérifier que ces
obturateurs ont été enlevés de la pompe avant de
raccorder les tuyauteries.
4.4.1 Tuyauterie d’aspiration et de refoulement
Les diamètres d'aspiration et de refoulement de la
pompe ne conditionnent pas directement les
dimensions de la tuyauterie de l'installation :
a) En première approche, choisir une vitesse
d'écoulement < 2 m/s à l'aspiration, et d'environ
3 m/s au refoulement.
b) Tenir compte du NPSH disponible qui doit être
supérieur au NPSH requis de la pompe.
Ne jamais utiliser la pompe comme
support de tuyauterie.
Ne pas monter des joints de dilatation
sans reprise de l’effort axial dû à l’effet de fond.
Les forces et moments admissibles sur les brides de
la pompe dépendent du type et de la taille de celle-
ci. Les efforts extérieurs peuvent conduire au
désalignement de l'ensemble pompe et moteur, à
l'échauffement des roulements, à l'usure et à la
destruction de l'accouplement, à des vibrations ou à
la rupture du corps de pompe.
Lors de la conception des tuyauteries (§ 4.4.2.1, §
4.4.2.2, § 4.4.3.1) prendre les précautions
nécessaires pour ne pas dépasser les efforts
admissibles.
