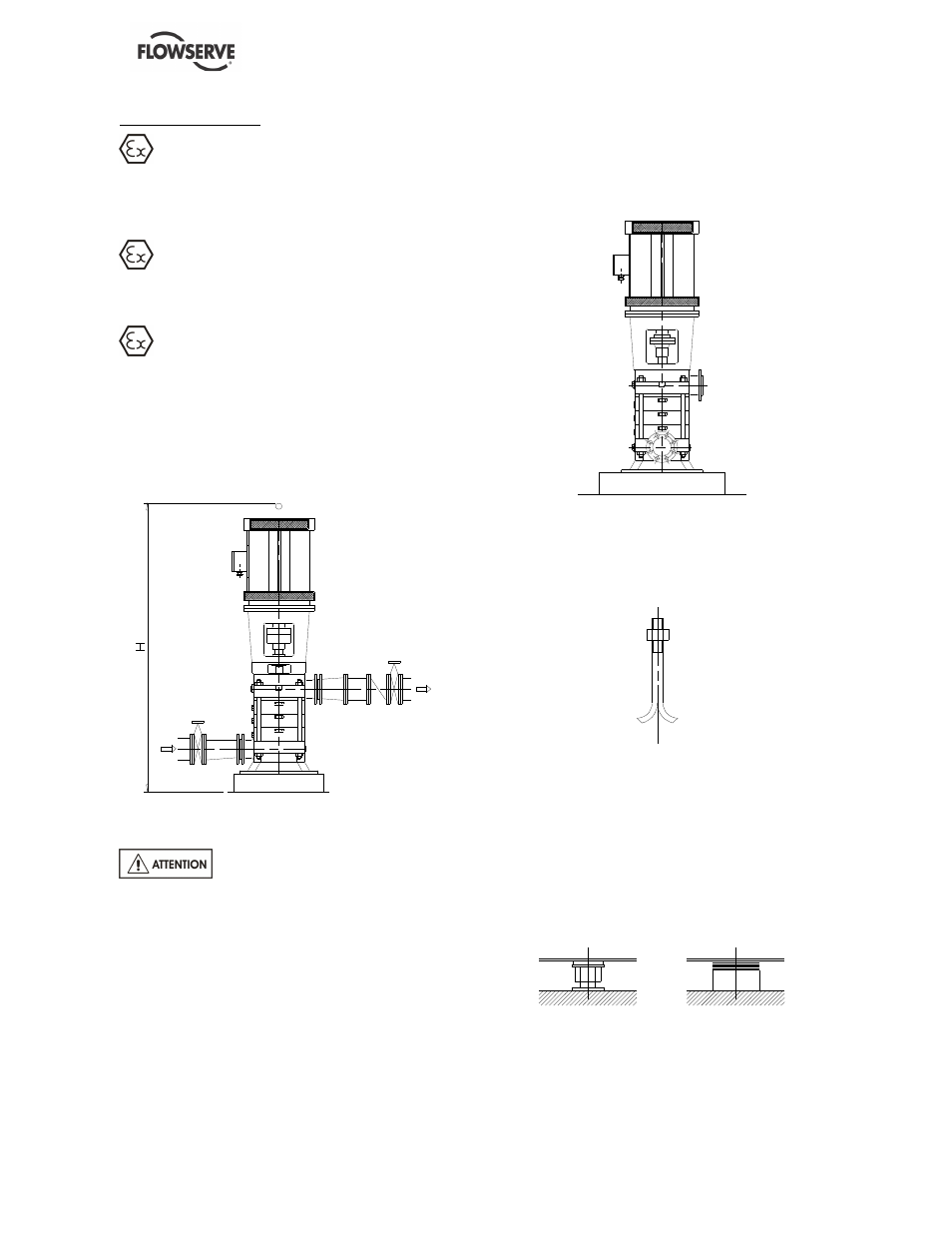

4 INSTALLATION
L'équipement fonctionnant en zone
dangereuse doit respecter les réglementations de
protection contre les explosions. Voir section 1.6.4,
Produits utilisés dans des atmosphères
potentiellement explosives.
Les conditions d’immersion minimum doivent
être respectées. Le contrôleur de niveau doit être
installé pour vérifier que le niveau à l’aspiration ne
descend pas au dessous du niveau acceptable.
Tout l’équipement doit être mis à la terre.
4.1 Emplacement
La pompe sera installée en prévoyant un accès aisé
et de l'espace pour la ventilation, l'exploitation, la
maintenance et le contrôle, et assez de hauteur pour
tous travaux de manutention. L'emplacement sera
aussi proche que possible de la prise d'aspiration.
4.2 Fondations
Il existe différentes méthodes pour
installer un groupe motopompe sur son massif. Le
choix dépendra de la taille du groupe du type
d’installation et du niveau de bruit/vibration
admissible. Le non respect des règles de l’art
relatives à une fondation correcte et à une bonne
assise conduit à une défaillance de la pompe et par
conséquent à l’annulation des conditions de
garantie.
Le socle devra être installé sur une assise rigide, en
béton de qualité et d'épaisseur convenable ou sur
une assise en acier rigide. Le socle ne sera pas
déformé sur sa fondation, mais posé sur celle-ci, afin
de maintenir l'alignement d'origine du groupe moteur
et pompe.
Les boulons de scellement de dimensions adaptées
aux trous de fixation seront conformes aux
standards et de longueur suffisante pour assurer
une fixation en toute sécurité dans les fondations.
NF E 27 811
Prévoir des trous de scellement suffisamment larges
et profonds pour installer les boulons. Aménager, si
nécessaire, des goulottes de coulée de béton.
4.2.1 Mise en place des socles pour scellement
a) Nettoyer parfaitement la surface des fondations.
b) Placer des cales (épaisseur totale 20 à 25 mm)
de chaque côté des trous de scellement (en
variante, on peut utiliser des vis vérins).
c) Poser le socle et mettre à niveau dans les deux
directions à l'aide de cales supplémentaires.
Défaut maxi admissible 0.5 mm pour 1 mètre.
