Pression maximale de service au refoulement
- 102 NMD - 102 NMAD .......................... 25 bar
- 122 NMD - 122 NMAD .......................... 25 bar
- 152 NMD - 152 NMAD .......................... 30 bar
- 202 NMD - 202 NMAD .......................... 35 bar
- 252 NMD ............................................... 40 bar
•
Pression maximale de service à l'aspiration
.................................................................10 bar
..........................................16 bar pour 252 NMD
•
Température maximale du liquide pompé
- Garniture à tresses................................105 °C
- Garniture mécanique............................. 80 °C
•
Température minimale du liquide pompé
.................................................................-10 °C
•
Teneur maximale de particules solides en
suspension .......................................... 50 g/m
3
•
Densité ................................................ 1
•
Viscosité .............................................. 1 mm 2 /s
•
Fréquence ........................... 50 Hz (1470 min
-1
)
•
Nombre d'étages maximum
- 102 NMD .... 9 étages - 102 NMAD ... 9 étages
- 122 NMD .... 6 étages - 122 NMAD ... 6 étages
- 152 NMD .... 6 étages - 152 NMAD ... 5 étages
- 202 NMD .... 4 étages - 202 NMAD ... 3 étages
- 252 NMD .... 3 étages
La vitesse maximale est celle définie
sur la plaque signalétique de la pompe.
3.2 Plaque signalétique

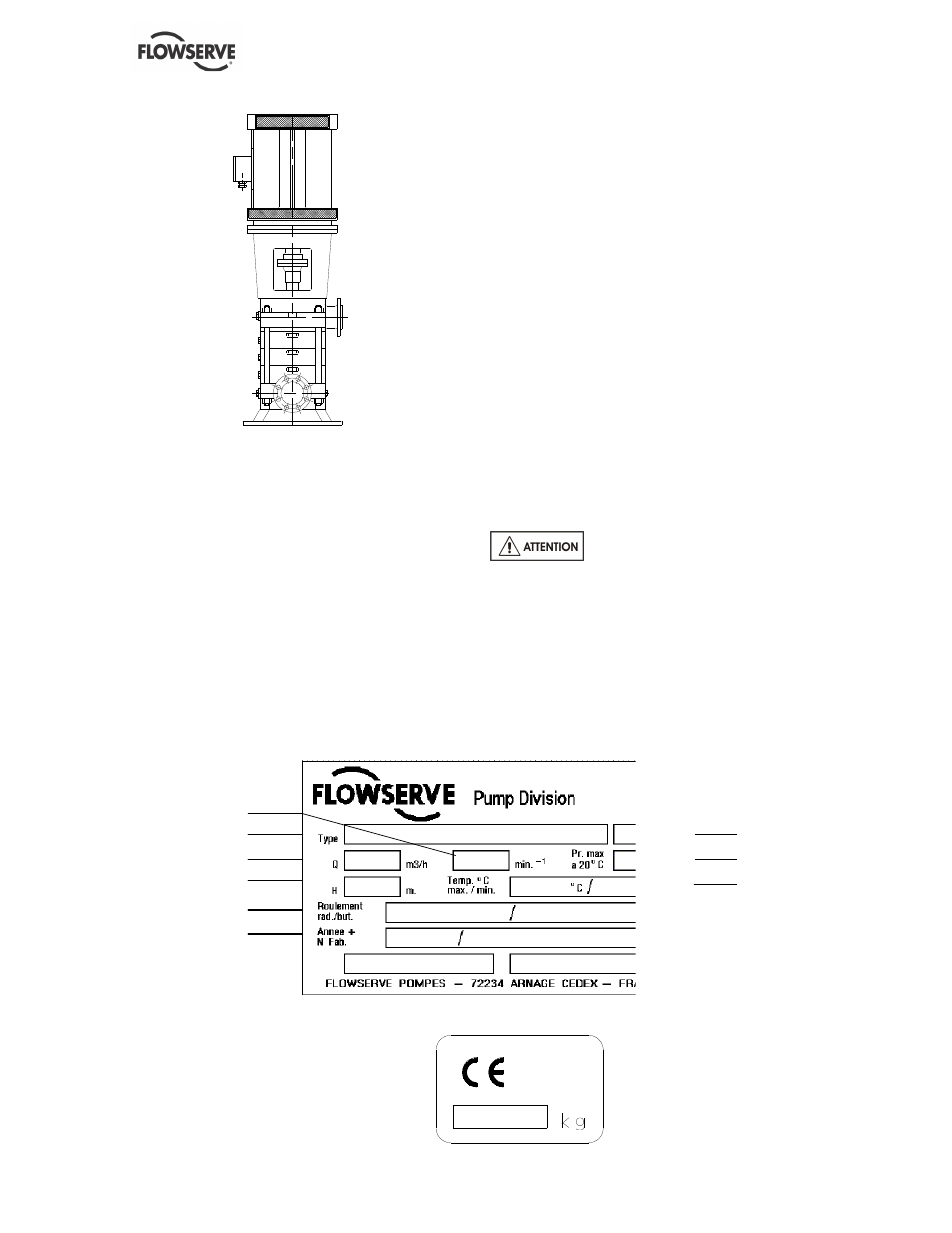

Les dimensions de la pompe seront gravées sur la
plaque signalétique comme indiquée ci-dessous :
Chaque pompe est fournie avec la plaque
signalétique suivante :
Chaque groupe est muni d'une plaque :
Masse du groupe
Vitesse de rotation
Type de pompe
Débit
Hauteur
Roulement radial/butée
Année + numéro de
fabrication
Masse
Pression maximale
à 20 °C
Température maxi/mini
